Dimmeinsätze
Tastdimmer Standard LED
Mit dem Tastdimmer Standard LED können Sie Ihre Beleuchtung schalten und dimmen. Als LED-Dimmer stellt sich der Dimmer gezielt automatisch auf Phasenan- oder Phasenabschnitt ein. Der Dimmer ist als 2-/3-Draht-Gerät ausgeführt und wird mit 230 V Netzspannung versorgt.
Dadurch ist auch ein Betrieb ohne Neutralleiter möglich. Über den Betriebsartenwahltaster (BAWT) mit LED-Anzeige können Sie den Dimmer bequem konfigurieren. Der Tastdimmer Standard kann in eine handelsübliche Gerätedose (z. B. Kaiser 1055-02) nach DIN 49073 eingebaut werden.
- AC 230 V ~, 50/60 Hz
- Anschluss: Schraubklemmen
- Anschlussleistung: diverse; siehe Artikeldatenblatt
- Anzahl Nebenstellen 3-Draht (Art.-Nr. 1723 NE): kein Anschluss von Nebenstellen möglich
- Anzahl Taster: kein Anschluss von Nebenstellen möglich
- Anzeige der eingestellten Betriebsart mittels LED
- Aufsätze: .. 17180 .. / .. 17280 .. / .. 17181 .. / .. 17281 .. / .. DWPM 17360 ..
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Einschalten durch lampenschonenden Softstart
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
- Einschalthelligkeit dauerhaft speicherbar
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Gerät arbeitet nach Phasenan- oder Phasenabschnittprinzip
- Gerät kann ohne Neutralleiter betrieben werden
- Gesamtlänge Lastleitung: 100 m
- Gesamtlänge Nebenstellenleitung: kein Anschluss von Nebenstellen möglich
- Leistungserweiterung durch Leistungszusätze möglich
- Minimalhelligkeit dauerhaft speicherbar
- Standby-Leistung: ca. 0,25 W
- Testbetrieb zur Funktionsprüfung
- Umgebungstemperatur: -5 ... +45 °C
- Verlustleitung: ca. 2 W
Weitere Informationen finden Sie unter: qr.jung.de/ean/4011377166905
Tastdimmer Universal LED
Mit dem Tastdimmer Universal LED können Sie Ihre Beleuchtung schalten und dimmen. Als LED-Dimmer können Sie den Tastdimmer Universal LED gezielt auf Phasenan- oder Phasenabschnitt konfigurieren. Der Tastdimmer ist als 2-/3-Draht-Gerät ausgeführt und wird mit 230 V Netzspannung versorgt. Dadurch ist auch ein Betrieb ohne Neutralleiter möglich. Er verfügt über einen Nebenstelleneingang für die Nebenstelle 2-/3-Draht sowie für einen Installationstaster.
Über den Betriebsartenwahltaster (BAWT) mit LED-Anzeige können Sie bequem den Tastdimmer konfigurieren. Der Tastdimmer Universal LED kann in eine handelsübliche Gerätedose (z. B. Kaiser 1055-02) nach DIN 49073 eingebaut werden.
- AC 230 V ~, 50/60 Hz
- Anschluss: Schraubklemmen
- Anschlussleistung: diverse; siehe Artikeldatenblatt
- Anzahl Nebenstellen 3-Draht (Art.-Nr. 1723 NE): 5
- Anzahl Taster: unbegrenzt
- Anzeige der eingestellten Betriebsart mittels LED
- Aufsätze: .. 17180 .. / .. 17280 .. / .. 17181 .. / .. 17281 .. / .. DWPM 17360 ..
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Einschalten durch lampenschonenden Softstart
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
- Einschalthelligkeit dauerhaft speicherbar
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Gerät arbeitet nach Phasenan- oder Phasenabschnittprinzip
- Gerät kann ohne Neutralleiter betrieben werden
- Gesamtlänge Lastleitung: 100 m
- Gesamtlänge Nebenstellenleitung: 100 m
- Leistungserweiterung durch Leistungszusätze möglich
- Minimalhelligkeit dauerhaft speicherbar
- Standby-Leistung: ca. 0,25 W
- Testbetrieb zur Funktionsprüfung
- Umgebungstemperatur: -5 ... +45 °C
- Verlustleitung: ca. 4 W
Weitere Informationen finden Sie unter: qr.jung.de/ean/4011377166912

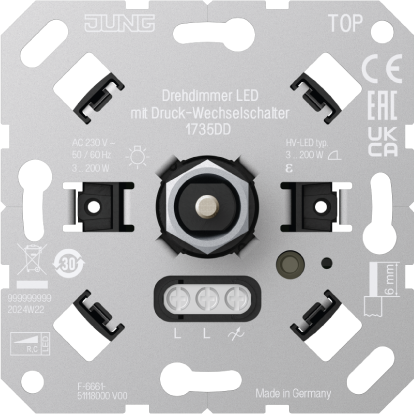

Drehdimmer LED mit Druck-Wechselschalter
Mit dem Drehdimmer LED mit Druck-Wechselschalter können Sie Ihre Beleuchtung im Phasenabschnitt schalten und dimmen. Der Betrieb erfolgt mit einer geeigneten Abdeckung.
Der Tastdimmer Universal LED kann in eine handelsübliche Gerätedose (z. B. Kaiser 1055-02) nach DIN 49073 eingebaut werden.
Anschluss und Funktionen
- AC 230 V ~, 50/60 Hz
- Auszugsdrehmoment des Anschlusses: max. 0,5 Nm
- Einbautiefe: 24 mm
- Einschalten durch lampenschonenden Softstart
- Elektronischer Kurzschlussschutz
- Elektronischer Übertemperaturschutz
- Gerät arbeitet nach dem Phasenabschnittsprinzip
- Gesamtlänge Lastleitung: max. 100 m
- Leistungsreduzierung
- Pro 5 °C Überschreitung von 35 °C: -10 %
- Bei Einbau in Holz- oder Trockenbauwand: -15 %
- Bei Einbau in Mehrfachkombinationen: - 20 %
- Maximal- und Minimalhelligkeit einstellbar und dauerhaft speicherbar
- Standby-Leistung: keine
- Umgebungstemperatur: 0 ... +35 °C
- Verlustleitung: max. 2 W
Weitere Informationen finden Sie unter: qr.jung.de/ean/4011377360556
