Montaje y configuración

Conexión y montaje del actuador persianas JUNG HOME 1 fase mini con 2 entradas binarias

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

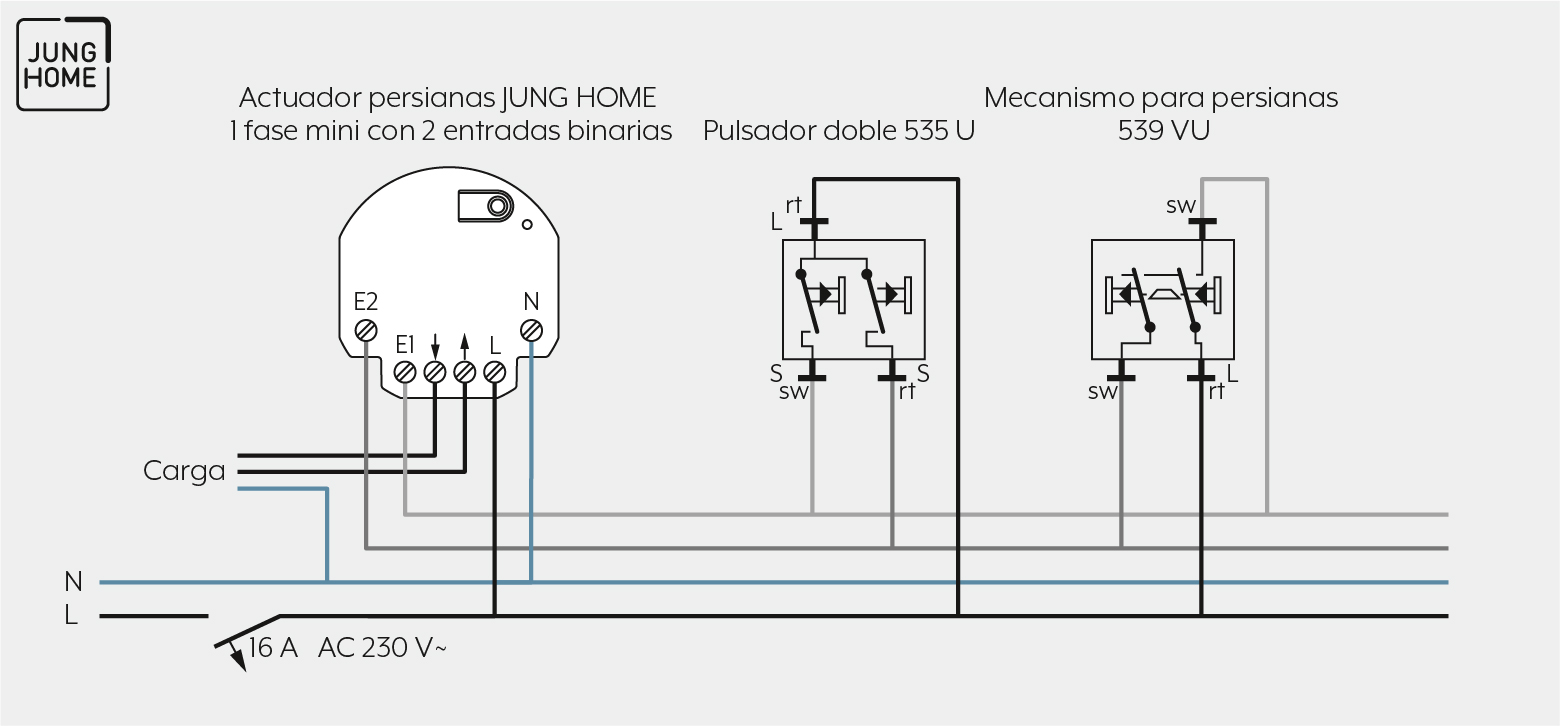

  1. Conecte el actuador persianas JUNG HOME 1 fase mini con 2 entradas binarias de acuerdo con el esquema eléctrico.
    Tenga en cuenta las secciones de cable embornables. Los pulsadores iluminados deben disponer, además, de una conexión a neutro independiente.
  2. Inserte el actuador persianas JUNG HOME 1 fase mini con 2 entradas binarias en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Conecte la tensión de red.
  4. Accione brevemente la tecla Prog para subir o bajar la persiana/persiana enrollable o el toldo.
  5. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 2,5 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 5 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 2,5 mm²

Puesta en funcionamiento

En los capítulos “Emparejamiento de dispositivos” y “Configuración de dispositivos mini JUNG HOME” encontrará información sobre cómo poner en funcionamiento el actuador persianas JUNG HOME 1 fase mini con 2 entradas binarias a través de la app JUNG HOME.
