Montaje y configuración

Conexión y montaje del enchufe SCHUKO® JUNG HOME

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

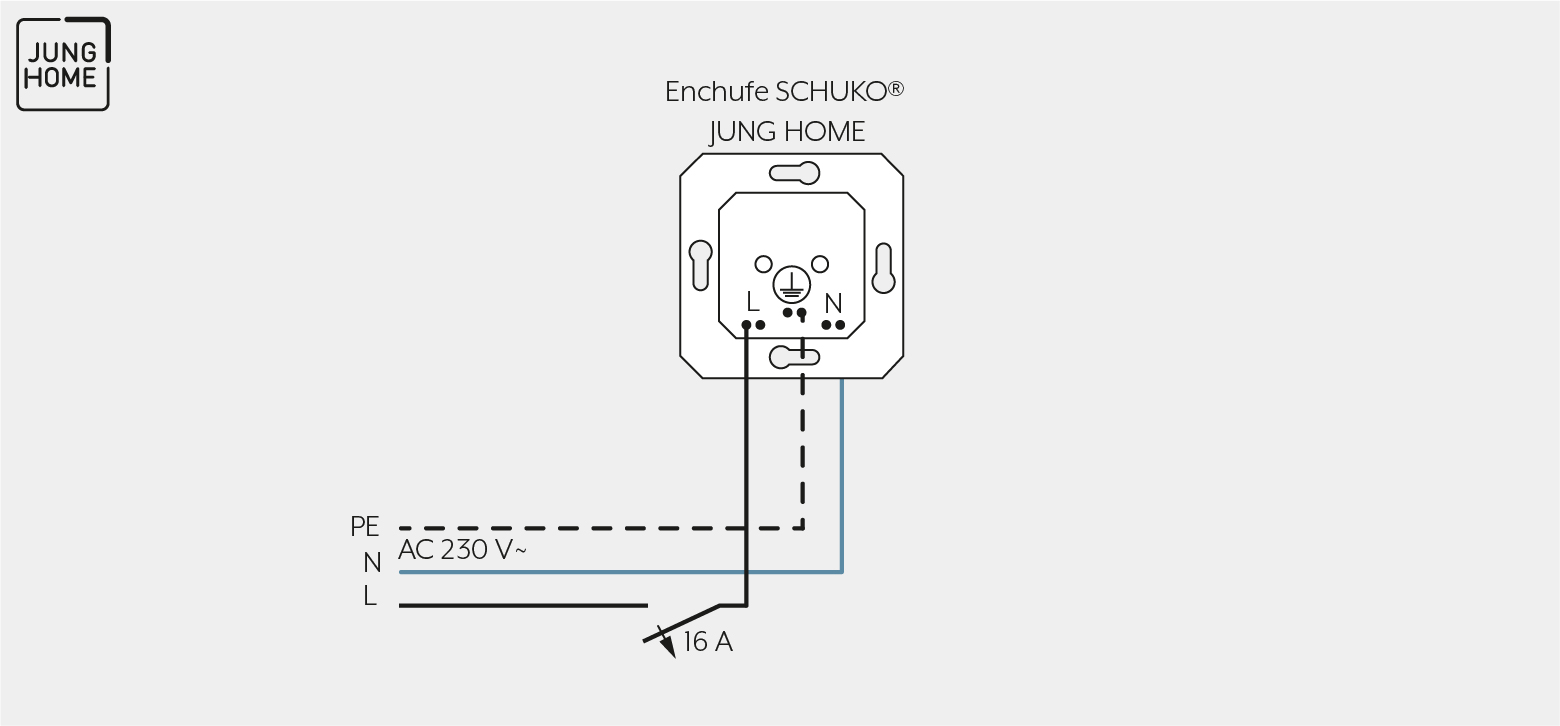

  1. Conecte el enchufe SCHUKO® JUNG HOME de acuerdo con el esquema eléctrico.
    Tenga en cuenta las secciones de cable embornables.
  2. Monte el enchufe SCHUKO® JUNG HOME en la caja de empotrar.
    Tenga en cuenta la profundidad de empotrado.
  3. Monte el marco de diseño y la placa.
    Preste atención a la posición de montaje. De lo contrario, la funcionalidad del enchufe SCHUKO® JUNG HOME no estará asegurada.

SECCIONES DE CABLE EMBORNABLES

2 x 1,5 … 2,5 mm²

2 x 1,5 … 2,5 mm²

Puesta en funcionamiento

En el capítulo “Configuración de enchufes JUNG HOME” encontrará información sobre cómo poner en funcionamiento el enchufe SCHUKO® JUNG HOME a través de la app JUNG HOME.

Indicación de LED en funcionamiento

Modo de funcionamiento

Verde

La carga está encendida

Naranja

La carga está apagada.

Rojo

Función de bloqueo activa, p. ej., encendido/apagado permanente

Tres parpadeos en azul

La hora no está ajustada, por ejemplo, debido a una caída de tensión de alimentación prolongada

Parpadeo en verde/rojo

Actualización del dispositivo en curso

Tres parpadeos en rojo

Mensaje de error:

  • El elemento de mando estaba conectado anteriormente con otro mecanismo de sistema
  • Desconexión contra sobrecorriente, eliminar el error y volver a encender el dispositivo con la tecla (solo con enchufe SCHUKO® JUNG HOME Energy).

Para el LED de varios colores, se puede seleccionar y configurar el color cuando el dispositivo está programado.
