Montaje y configuración
Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
- La línea de mando debe ejecutarse de acuerdo con las disposiciones de VDE para cables de 250 V en lo relativo al tipo, la sección y el tendido, la tensión de control debe tener un aislamiento básico.
- La línea de mando y la línea de carga pueden tenderse en una línea común, p. ej., NYM J 5x1,5.
- Los participantes DALI conectados pueden funcionar en fases diferentes.
Proceda como sigue al realizar el montaje:

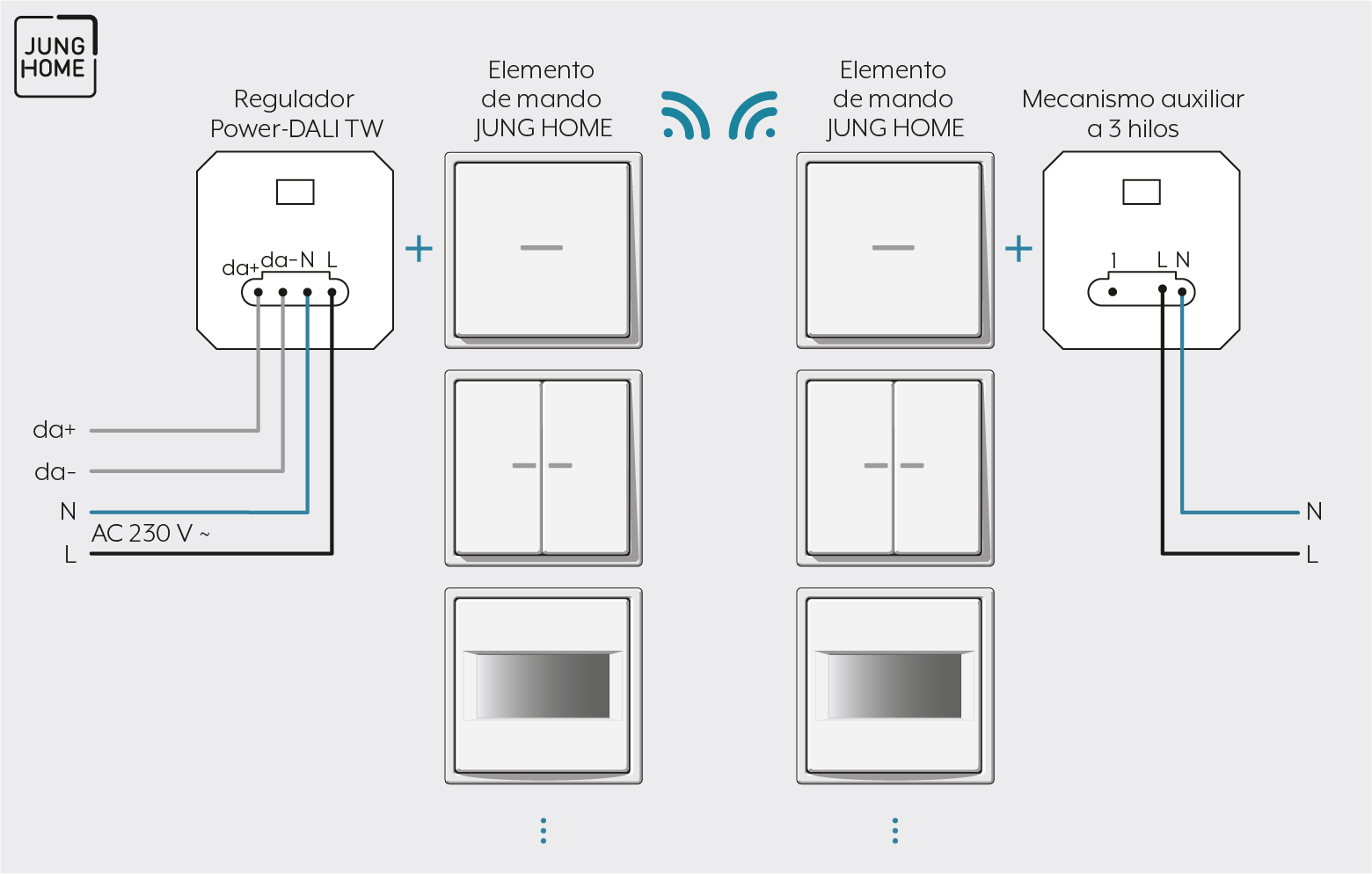

- Conecte el mecanismo de sistema de acuerdo con el esquema eléctrico. Al hacerlo, tenga en cuenta las secciones de cable embornables y los datos del fabricante del cebador electrónico.
- Si varios interruptores automáticos suministran tensiones peligrosas al dispositivo o carga, acople los interruptores automáticos o rotúlelos con una indicación de advertencia de que la desconexión está asegurada.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
