Montaje y configuración
Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
- Por cada interruptor automático de 16 A, conecte lámparas de LED o lámparas fluorescentes compactas de 600 W como máximo.
- En las lámparas de LED, la potencia de conexión y la calidad de la regulación dependen del tipo de lámpara y de las condiciones de instalación. La potencia de conexión puede diferir de los valores indicados. No podemos garantizar un funcionamiento, unos resultados y una calidad de regulación perfectos.
- Es posible el funcionamiento sin conductor neutro. Pueden producirse cada vez más combinaciones no adecuadas de dimmer y lámparas de LED.
Proceda como sigue al realizar el montaje:

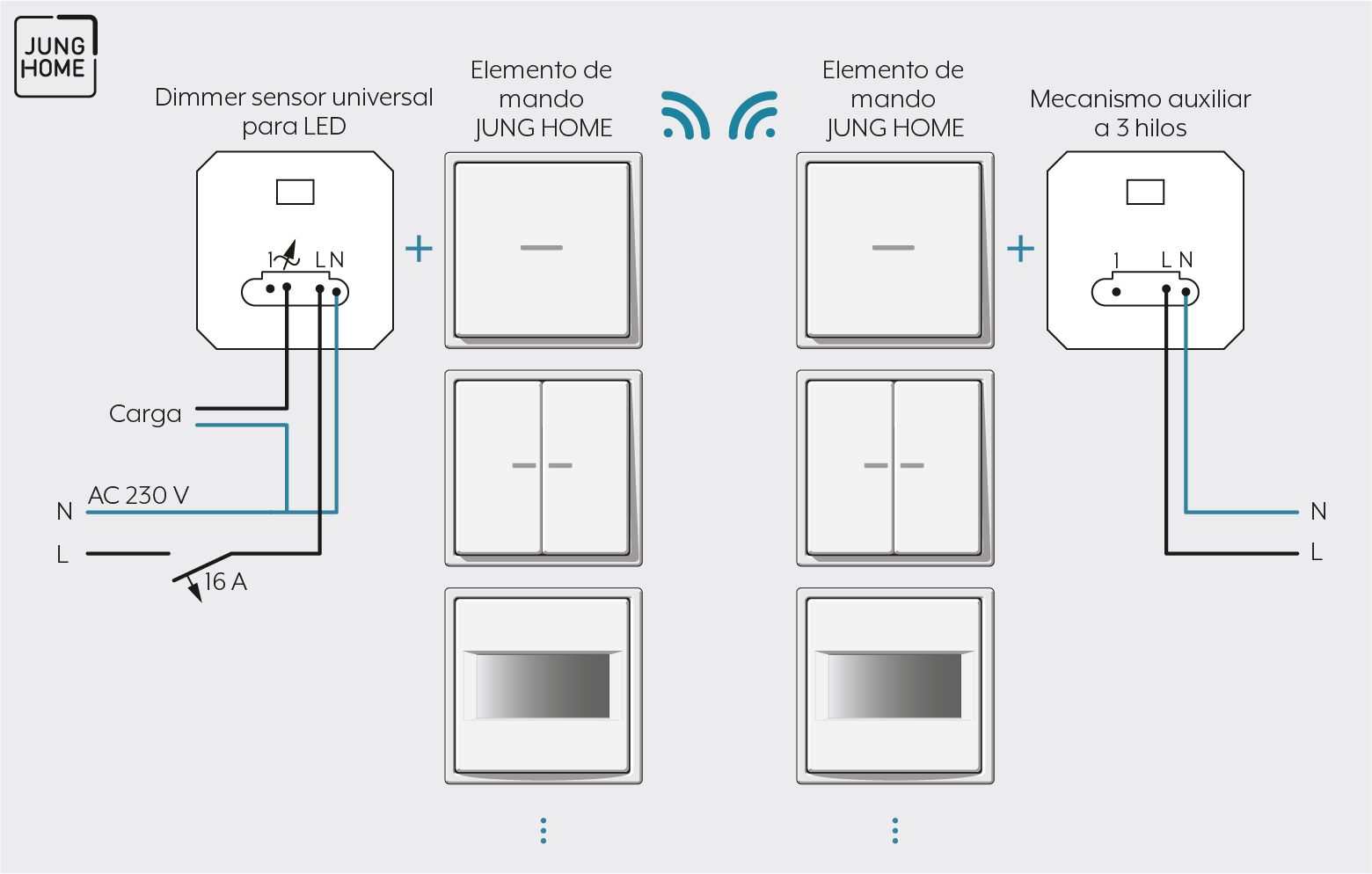

- Conecte el mecanismo de sistema de acuerdo con el esquema eléctrico. Al hacerlo, tenga en cuenta las secciones de cable embornables.
- Si varios interruptores automáticos suministran tensiones peligrosas al dispositivo o carga, acople los interruptores automáticos o rotúlelos con una indicación de advertencia de que la desconexión está asegurada.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
Configuración del modo de funcionamiento
El modo de funcionamiento debe concordar con la carga. Por lo general, el modo de funcionamiento se configura automáticamente.
Sin embargo, puede ser necesario ajustar el modo de funcionamiento manualmente.
Universal, R, L, C, LED
- Predefinido de fábrica
- Reglaje automático a la carga, al corte de fase descendente, al corte de fase ascendente
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables
- Transformadores electrónicos o inductivos regulables para lámparas halógenas o de LED
Corte de fase descendente de LED
- No se permite la conexión de transformadores inductivos
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables con corte de fase descendente
- Transformadores electrónicos regulables con corte de fase descendente para lámparas halógenas o de LED
Corte de fase ascendente de LED
- No se permite la conexión de transformadores inductivos
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables con corte de fase ascendente
- Transformadores electrónicos regulables con corte de fase ascendente para lámparas halógenas o de LED
Para ajustar el modo de funcionamiento, proceda como sigue:
- Asegúrese de que la carga esté apagada.
- Pulse las dos teclas a la vez durante más de cuatro segundos hasta que se encienda el LED de indicación.
- Pulse una de las dos teclas tantas veces como sea necesario durante menos de un segundo hasta que esté seleccionado el modo de funcionamiento necesario.
COLOR DEL LED | MODO |
|---|---|
Verde | R, L, C, LED |
Rojo | Corte de fase descendente de LED |
Azul | Corte de fase ascendente de LED |
El LED de indicación se enciende en el color del modo de funcionamiento seleccionado.
- En el transcurso de los siguientes segundos, pulse las dos teclas a la vez durante más de un segundo.
El LED de indicación se apaga y la luz se enciende. El modo de funcionamiento se ha guardado. Si una de las dos teclas no se pulsa durante más de un segundo en el transcurso de 30 segundos, el modo de funcionamiento no se guarda y el LED se apaga.
