Montaje y configuración
Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
- Como protección solo deben utilizarse los interruptores automáticos indicados en los datos técnicos.
- Tenga en cuenta la corriente máxima admisible: la corriente de conmutación sumada para ambas salidas no debe superar 16 A.
- Los elementos de mando JUNG HOME solamente pueden funcionar con la conexión a neutro conectada al mecanismo de sistema.
- Accionando brevemente la tecla TEST la carga puede conmutarse en ambas salidas.
Proceda como sigue al realizar el montaje:

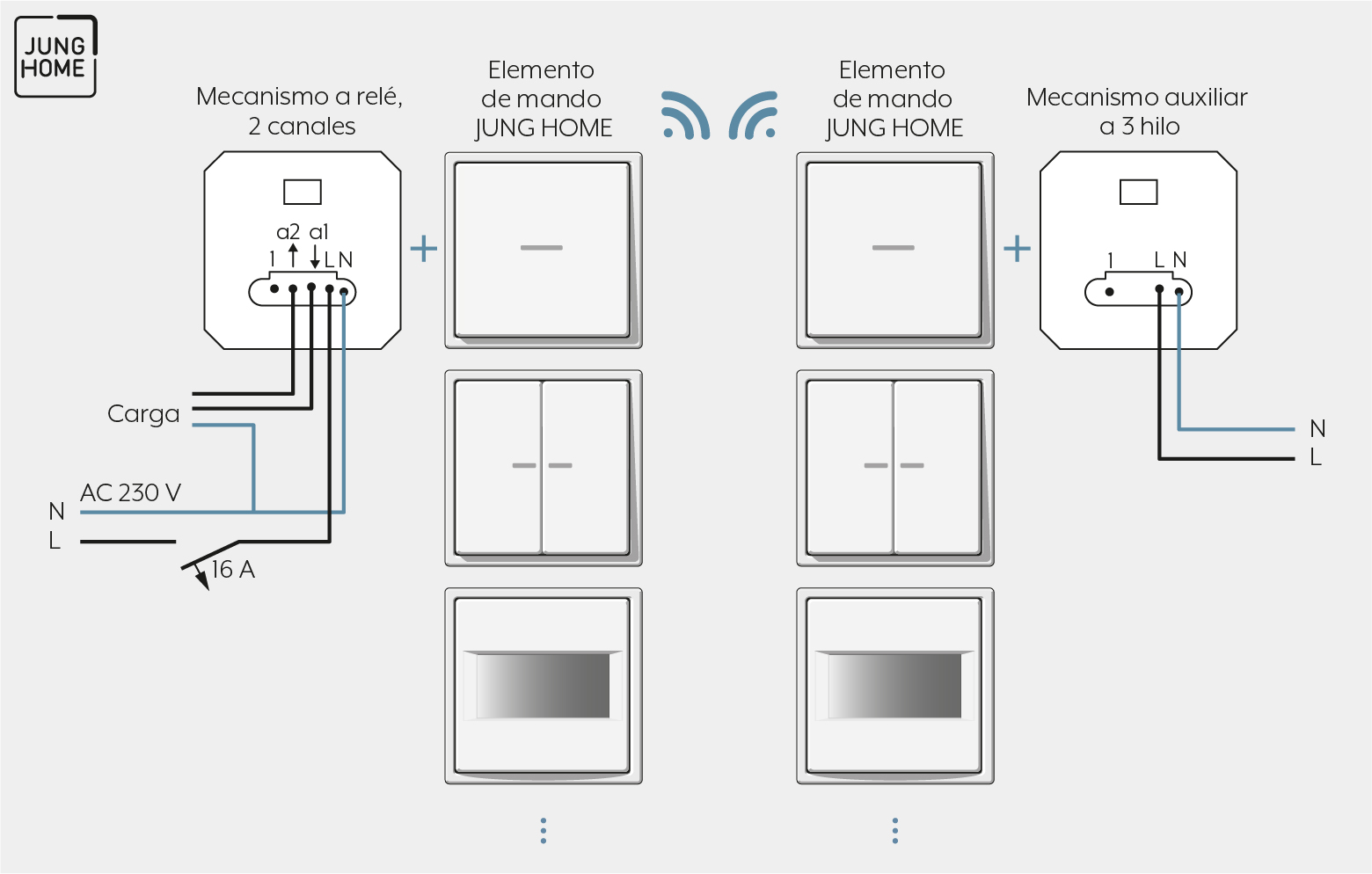

- Conecte el mecanismo de sistema de acuerdo con el esquema eléctrico. Al hacerlo, tenga en cuenta las secciones de cable embornables.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
