Montaje y configuración
El mecanismo termostato tiene seis bornes (N, L, Calefacción (salida), C (entrada de refrigeración)) y 2 conexiones para sonda de temperatura remota para la medición de temperatura externa.
A L se conecta el conductor de línea y a N, el conductor neutro. C corresponde a la conexión para la refrigeración y Calefacción, la conexión para la calefacción. A las dos conexiones para sonda de temperatura remota va la sonda de temperatura remota para la medición de temperatura externa.

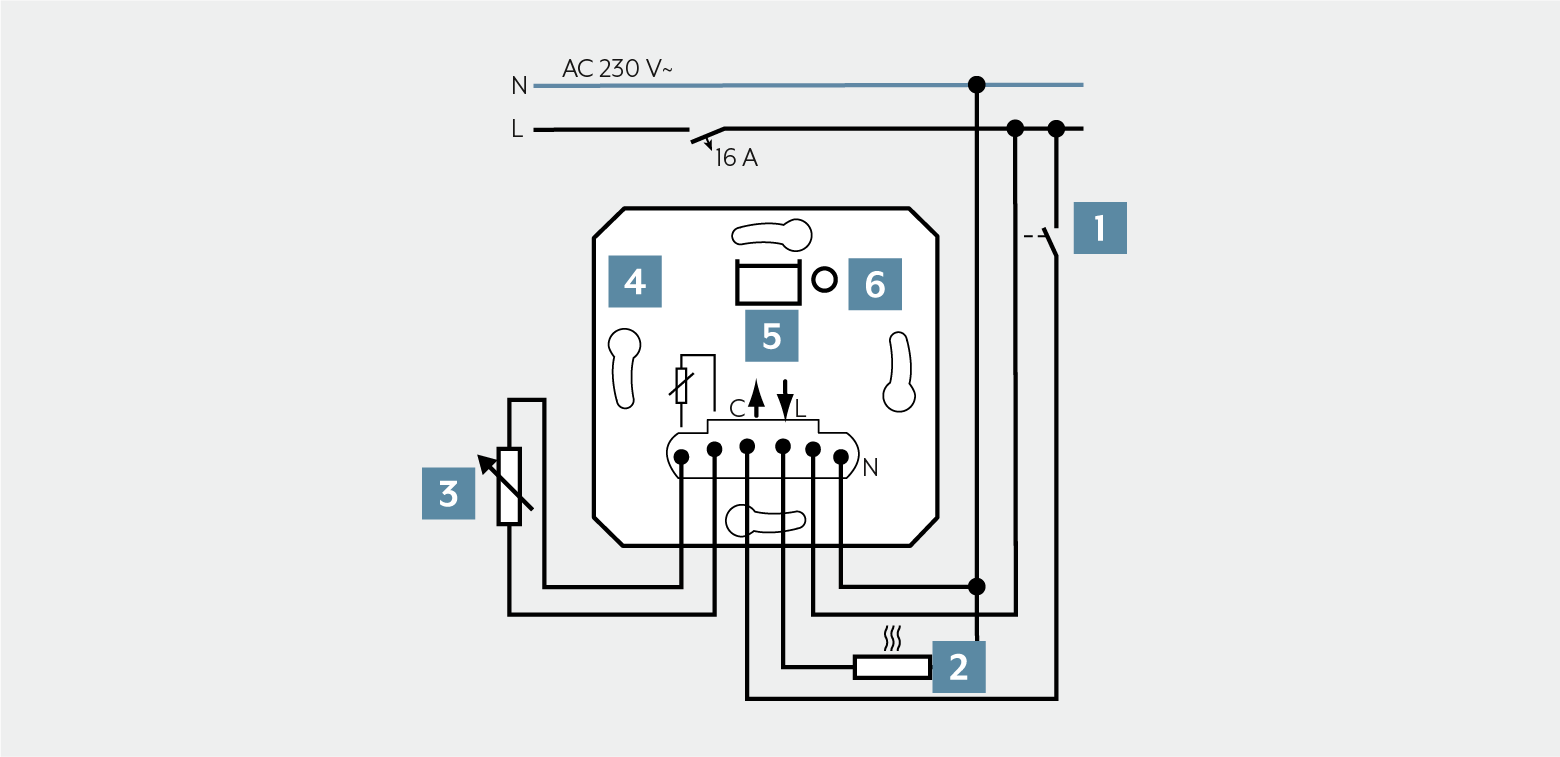

Conexión y montaje del mecanismo de sistema
1 | Contacto de conmutación para conmutar a refrigeración |
2 | |
3 | Sonda de temperatura remota para la medición de temperatura externa (resistencia modificable) |
4 | Mecanismo termostato |
5 | Interfaz de elemento de mando con LED |
6 | Tecla TEST |
Al realizar el montaje, tenga en cuenta lo siguiente:
Proceda como sigue al realizar el montaje:
- Conecte el mecanismo termostato de acuerdo con el esquema eléctrico.
- Monte el mecanismo termostato en una caja de empotrar. Al hacerlo, los bornes de conexión deben estar orientados hacia abajo. Gracias a su reducida profundidad de empotrado de tan solo 24 mm, queda suficiente espacio para la conexión.
- Encaje el marco y el elemento de mando en el mecanismo termostato.
- Conecte la tensión de red.
- Puede conmutar la carga con la tecla TEST.
- El LED del elemento de mando se enciende cuando la carga está conectada.
- Si hay 230 V en la entrada C, significa que la refrigeración está activa.
Indicación
El mecanismo termostato funciona exclusivamente con elementos de mando de mecanismo termostato. Los demás elementos de mando no tienen ninguna función.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
