Montaje y configuración

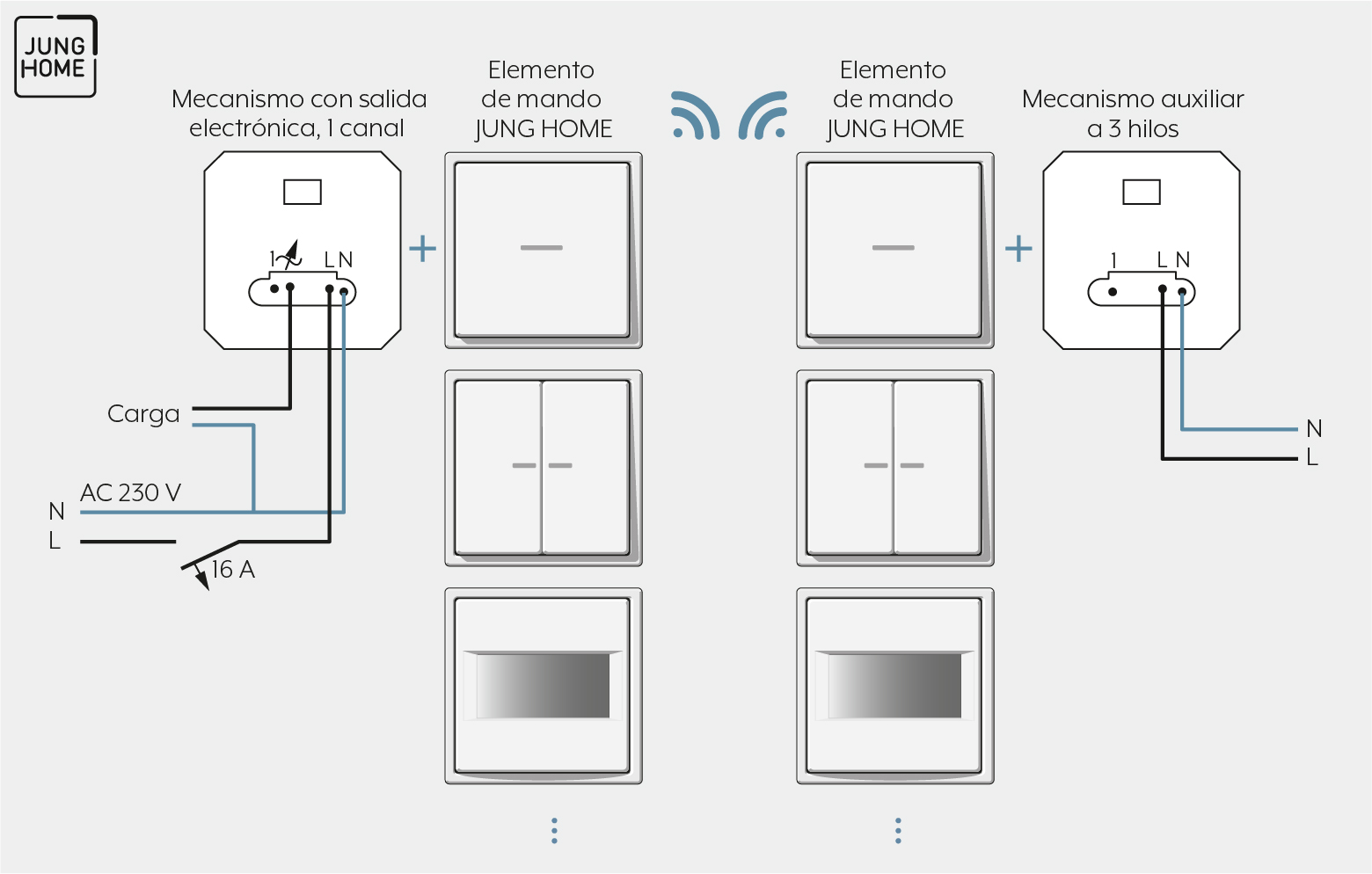

Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
- Si se utilizan lámparas de LED no regulables, es obligatorio que el conductor neutro esté conectado. Si se utilizan otras lámparas, es posible el funcionamiento sin conductor neutro.
- Por cada interruptor automático de 16 A pueden conectarse lámparas de LED o lámparas fluorescentes compactas de 600 W como máximo.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
Configuración del modo de funcionamiento
Si el funcionamiento es sin conductor neutro, el modo de funcionamiento debe concordar con la carga. Por lo general, el modo de funcionamiento se configura automáticamente. Sin embargo, puede ser necesario configurar el modo de funcionamiento manualmente.
Si el funcionamiento es con conductor neutro, el modo de funcionamiento no puede configurarse. En este caso, el LED de indicación no tiene ninguna función.
Puede configurar los siguientes modos de funcionamiento:
Universal, R, L, C, LED
- Predefinido de fábrica
- Reglaje automático a la carga, al corte de fase descendente, al corte de fase ascendente o al corte de fase ascendente del LED
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables
- Transformadores electrónicos o inductivos regulables para lámparas halógenas o de LED
Corte de fase descendente de LED
- No se permite la conexión de transformadores inductivos
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables con corte de fase descendente
- Transformadores electrónicos regulables con corte de fase descendente para lámparas halógenas o de LED
Corte de fase ascendente de LED
- No se permite la conexión de transformadores inductivos
- Tipo de carga:
- Lámparas incandescentes
- Lámparas halógenas de alto voltaje
- Lámparas de LED de alto voltaje o lámparas fluorescentes compactas regulables con corte de fase ascendente
- Transformadores electrónicos regulables con corte de fase ascendente para lámparas halógenas o de LED
Para configurar el modo de funcionamiento, proceda como sigue:
- Asegúrese de que la carga esté apagada.
- Pulse la tecla TEST durante más de cuatro segundos hasta que se encienda el LED de indicación.
- Pulse la tecla TEST tantas veces como sea necesario durante menos de un segundo hasta que esté seleccionado el modo de funcionamiento necesario.
COLOR DEL LED | MODO |
|---|---|
Verde | R, L, C, LED |
Rojo | Corte de fase descendente de LED |
Azul | Corte de fase ascendente de LED |
El LED de indicación se enciende en el color del modo de funcionamiento seleccionado.
- En el transcurso de los siguientes 30 segundos, pulse la tecla TEST durante más de un segundo.
El LED de indicación se apaga y la luz se enciende. El modo de funcionamiento se ha guardado. Si la tecla TEST no se pulsa durante más de un segundo en el transcurso de 30 segundos, el modo de funcionamiento no se guarda y el LED se apaga.
