Configuración de los detectores de movimiento
Si un detector de movimiento recibe tensión de red, inicia un proceso de reglaje del entorno durante 60 segundos como máximo. En ese tiempo no se detecta ningún movimiento y se acepta una orden de encendido/apagado. La iluminación está encendida durante el reglaje.

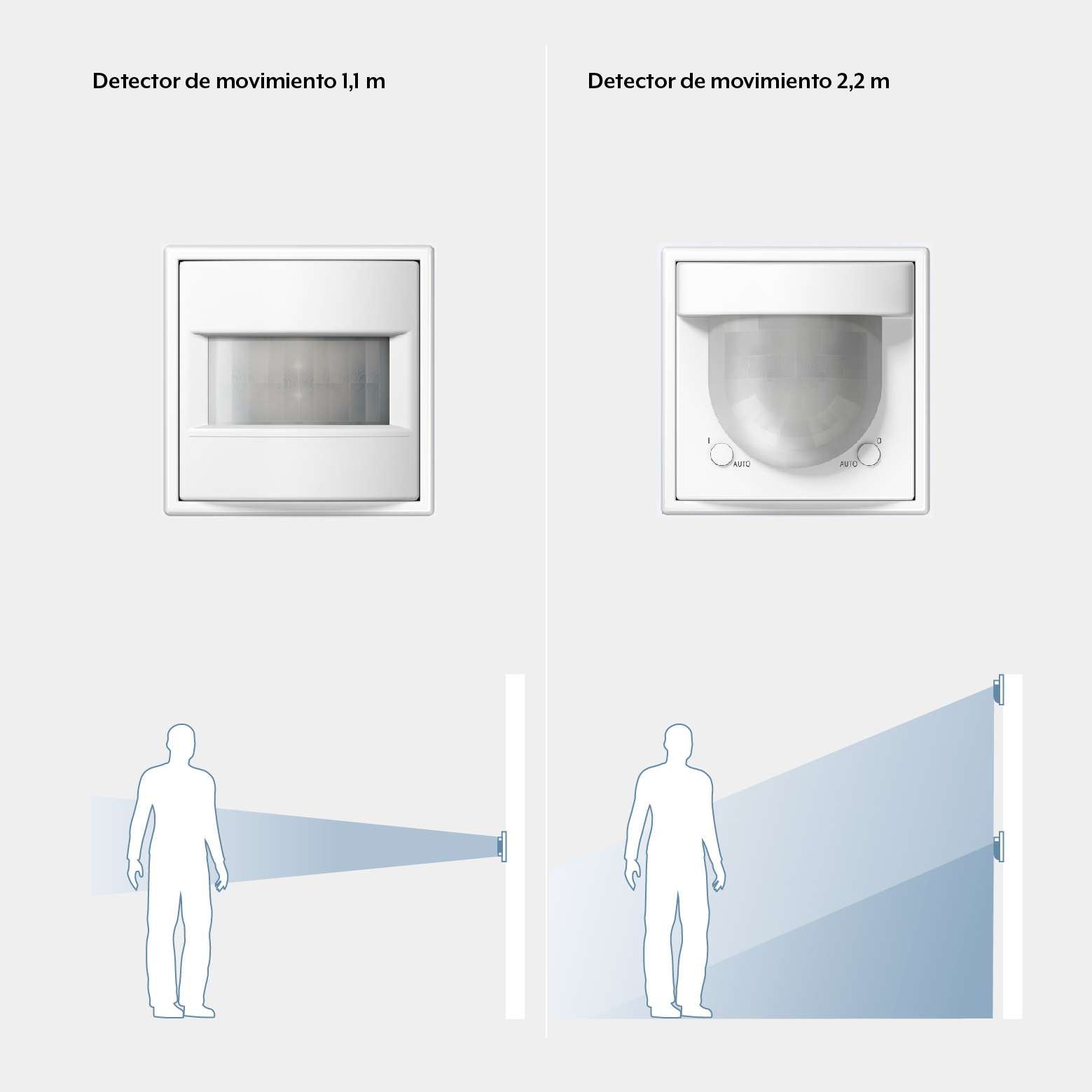

Campo de detección y alcance de los detectores de movimiento
Con una altura de montaje nominal de los detectores de movimiento de 1,10 o 2,20 metros, visto desde la posición de montaje se obtiene lo siguiente:
- Un campo de detección con un ángulo de detección de 180°
- Un alcance frontal de la vigilancia de hasta 30 metros
- Un alcance lateral de la vigilancia de hasta 15 metros

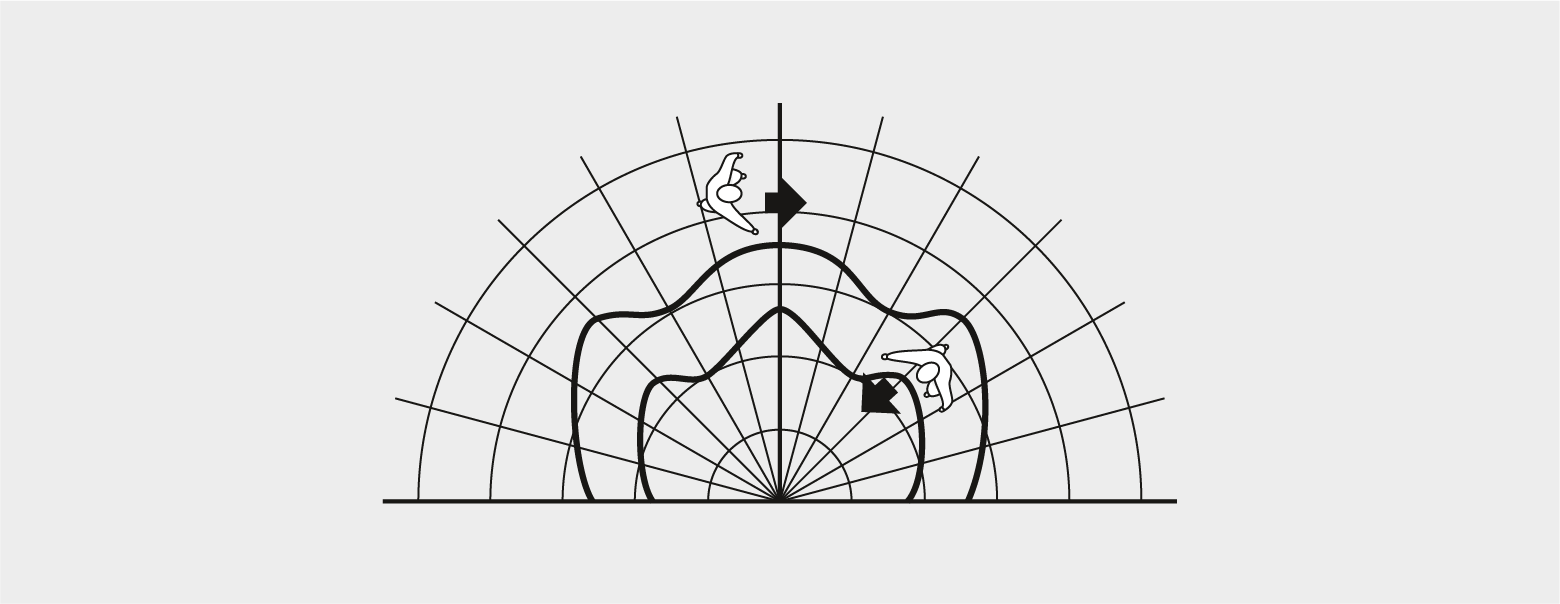

Los datos sobre el alcance se ven influidos por la altura de montaje y la dirección del movimiento. Al pasar tangencialmente por el detector de movimiento, se genera una señal que puede evaluarse bien. En caso de movimientos radiales en el detector de movimiento, la señal es más difícil de evaluar y, con ello, el alcance es menor.
Indicación de estado de varios colores
Parpadeo del LED | Explicación |
|---|---|
El LED parpadea en rojo. | La función de bloqueo es, por ejemplo, encendido/apagado permanente. Se ha detectado un movimiento con la prueba de movimiento activada. |
El LED parpadea 3 veces en azul. | La hora no está ajustada, por ejemplo, debido a una caída de tensión de alimentación prolongada. |
El LED parpadea en verde y rojo alternadamente. | Actualización del dispositivo en marcha. |
El LED parpadea 3 veces en rojo. | Mensaje de error. El elemento de mando estaba conectado anteriormente con otro mecanismo de sistema. |
El LED parpadea sucesivamente en rojo, verde y naranja. | Se está ejecutando el autotest. |
Campo de detección considerando la sensibilidad
Detector de movimiento JUNG HOME 1,1 m
Sensibilidad | Movimientos tangenciales | Movimientos radiales |
|---|---|---|
25 % | ~ 7 x 9 m | ~ 1 x 2 m |
50 % | ~ 8 x 10 m | ~ 3 x 4 m |
75 % | ~ 9 x 12 m | ~ 4 x 6 m |
100 % | ~ 10 x 18 m | ~ 5 x 7 m |
Detector de movimiento JUNG HOME 2,2 m
Sensibilidad | Movimientos tangenciales | Movimientos radiales |
|---|---|---|
25 % | ~ 7 x 12 m | ~ 3 x 2 m |
50 % | ~ 11 x 13 m | ~ 4 x 4 m |
75 % | ~ 13 x 15 m | ~ 6 x 5 m |
100 % | ~ 15 x 20 m | ~ 9 x 9 m |
Opciones para limitar el campo de detección
El campo de detección del detector de movimiento puede limitarse en caso necesario. Esto le aportará aún más flexibilidad al elegir el lugar de montaje.
En el caso del detector de movimiento JUNG HOME 1,1 m, podrá activar/desactivar los distintos sensores por medio de la app. De esta manera podrá limitar 60° el campo de detección a izquierda y derecha.
El campo de detección del detector de movimiento JUNG HOME 2,2 m también puede adaptarse individualmente por medio de la app.
Opciones para ampliar el campo de detección
Puede ampliar el campo de detección de manera inalámbrica. Utilice para ello un mecanismo auxiliar a 3 hilos con un detector de movimiento o presencia JUNG HOME y vincule este detector con el mecanismo principal por medio de la app JUNG HOME.
En el capítulo “Configuración del detector de movimiento JUNG HOME 1,1 m/2,2 m” encontrará un índice de los parámetros y modos de funcionamiento configurables de los detectores de movimiento de acuerdo con los mecanismos de sistema instalados.

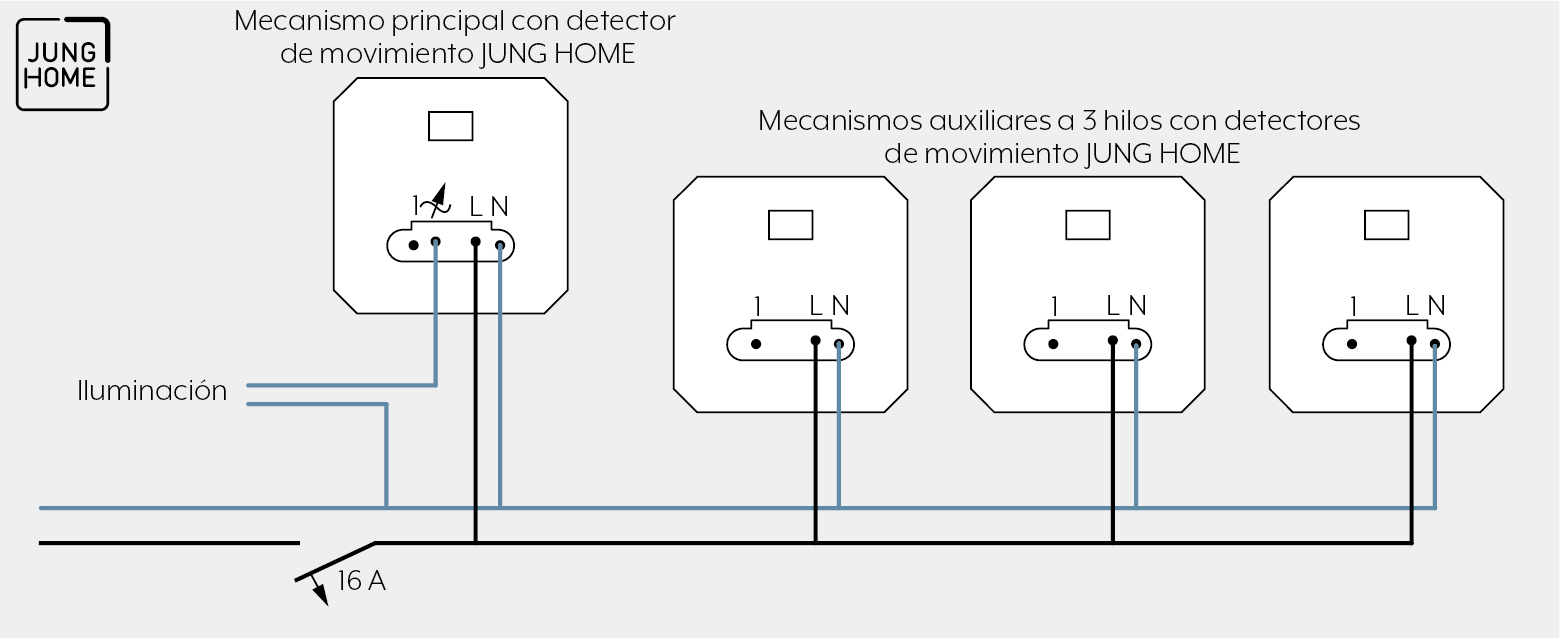

Formación de una zona de vigilancia ampliada
Si una estancia o un edificio necesita una zona de vigilancia ampliada, pueden conectarse juntos varios detectores de movimiento. Para ello, necesitará un mecanismo principal para detector de movimiento (por ejemplo, un dimmer sensor universal para LED con detector de movimiento JUNG HOME 1,1 m o, como alternativa, un detector de presencia JUNG HOME) en el que conectar uno o varios mecanismos auxiliares (mecanismo auxiliar a 3 hilos con detector de movimiento JUNG HOME) a través del borne 1 del mecanismo auxiliar.
Los mecanismos auxiliares para detector de movimiento amplían el campo de detección y activan también el control de iluminación a través del mecanismo principal.
