DALI
DALI significa “Digital Addressable Lighting Interface” (interfaz de iluminación con direccionamiento digital) y es un estándar para la transmisión de datos digital entre componentes de un sistema de iluminación. DALI se desarrolló a principios de los años 2000 y ha sustituido en su mayor parte a la tecnología de 1-10 V en edificios. El objetivo era conseguir una interfaz fácil de aplicar en un sistema con costes reducidos de componentes.
Originariamente, DALI entró en la normalización internacional como el anexo E4 de la DIN EN 60929. En el transcurso del perfeccionamiento y de la implementación de otras funciones, DALI está descrito actualmente en la serie de normas DIN EN 62386.
El exitoso protocolo DALI se sigue desarrollando y ampliando. Con el nombre DALI-2, DALI es más fiable todavía. Todos los productos que llevan el logo de DALI-2 se han verificado de acuerdo con el estándar IEC 62386. El regulador Power-DALI TW también está certificado según DALI-2.
Indicación
El dispositivo funciona como un maestro único DALI-2 y no puede combinarse con otros controles DALI.
DALI-2 ofrece las siguientes ventajas al utilizar equipos de control y alimentaciones de bus:
Mejoras en DALI-2 | Beneficios |
|---|---|
Especificaciones más claras, incluyendo temporización de bus y alimentaciones eléctricas de bus | Interoperabilidad mejorada |
Exigencia de insensibilidad a la polaridad | Instalación más sencilla |
Modos de funcionamiento más específicos del fabricante | Interoperabilidad mejorada |
DALI ofrece las siguientes funciones y opciones:
- Encendido, apagado y regulación de la luz desde diferentes puntos
- Los equipos de control de distintos modelos y fabricantes presentan el mismo comportamiento de regulación
- Características de regulación normalizadas para la adaptación a la sensibilidad del ojo
- Selección entre comportamiento de regulación lineal y logarítmico
- El proceso de conmutación se traslada al cebador electrónico (ya no se desgasta el relé; no es necesario dimensionar las corrientes de conmutación; no se necesitan contactores separados)
- Control de escenas
- Aproximación selectiva o selección de valores
- Desvanecimiento coordinado entre escenas
- Control individual, control de grupo o centralizado
- Punto blanco configurable durante el funcionamiento (“tunable white”, TW)
- Control del color (“color control”)
DALI está indicado especialmente para salas polivalentes o espacios de oficina u oficinas muy amplias, así como salas de formación, salas de conferencias y naves de producción.
REGLAS DE INSTALACIÓN DE DALI
Al instalar un sistema DALI, tenga en cuenta lo siguiente:
- DALI es FELV (functional(ly) extra low voltage; baja tensión funcional).
- No es necesario utilizar cables de datos especiales. Puede utilizarse, por ejemplo, un cable NYM.
- Para el tendido de las líneas de mando DALI se aplican las mismas reglas de instalación que para instalaciones de fuerza.
- Las líneas de mando DALI y los cables de tensión de red pueden situarse debajo del mismo revestimiento de protección o tenderse en el mismo tubo.

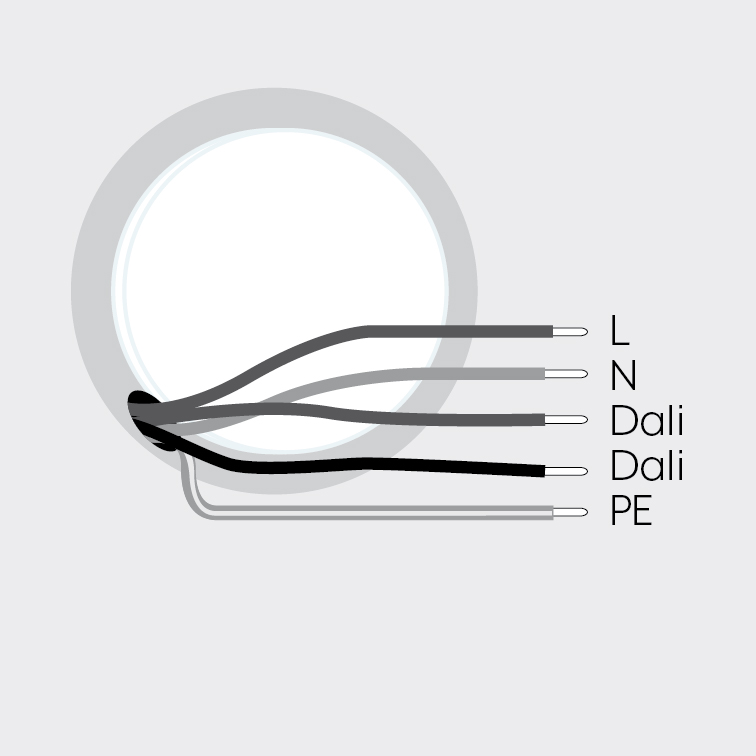

- En un cable de 5 hilos, debe haber conductor protector y conductor neutro.
- Los participantes conectados pueden conectarse a cualquier fase.
Los participantes DALI pueden cablearse de distintas maneras. No es necesario conectar una resistencia terminal.

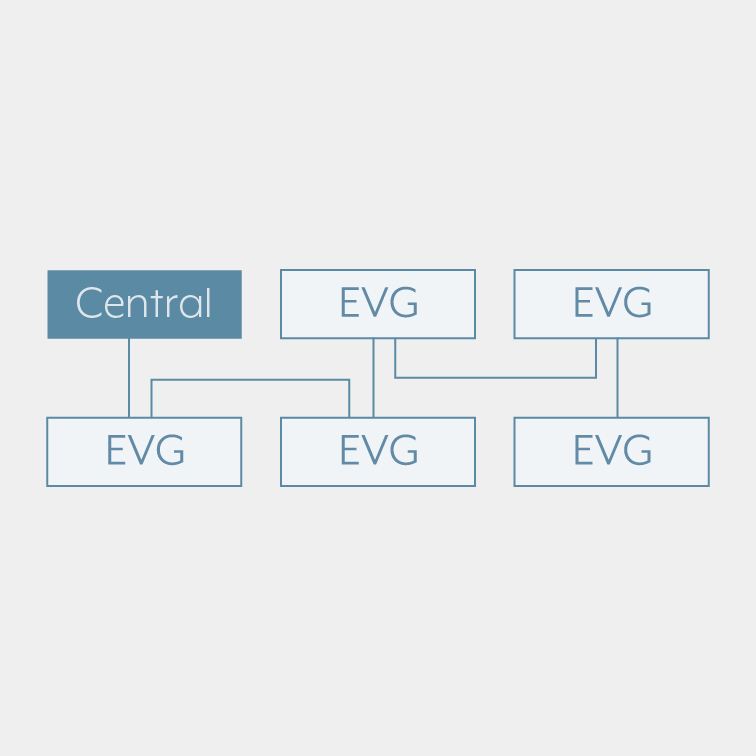

Ejemplo 1: cableado en serie

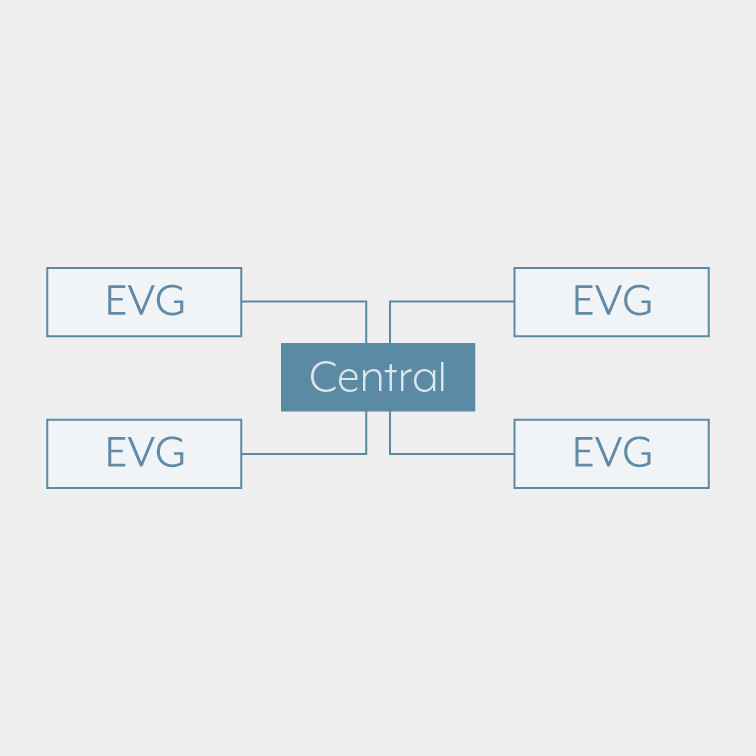

Ejemplo 2: cableado en estrella

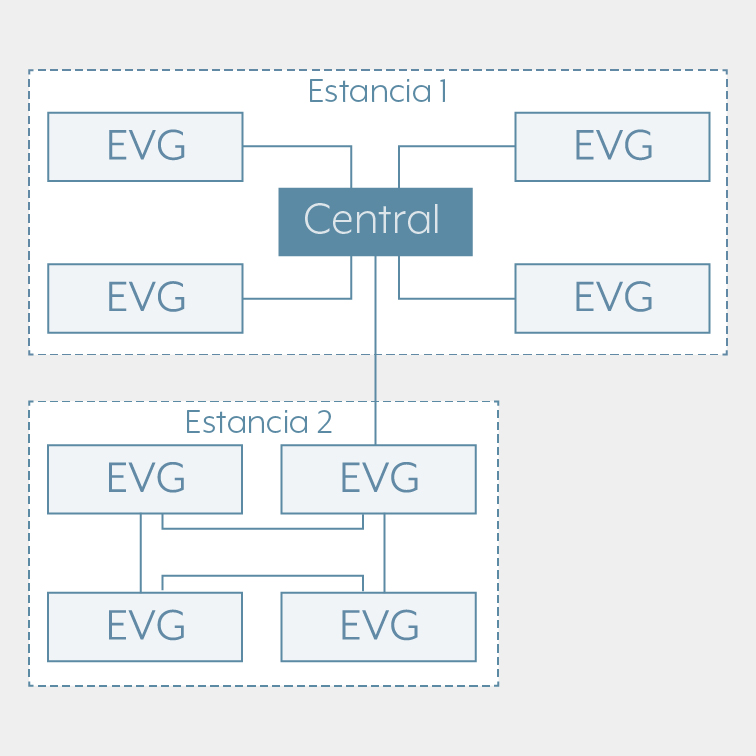

Ejemplo 3: conexión mixta

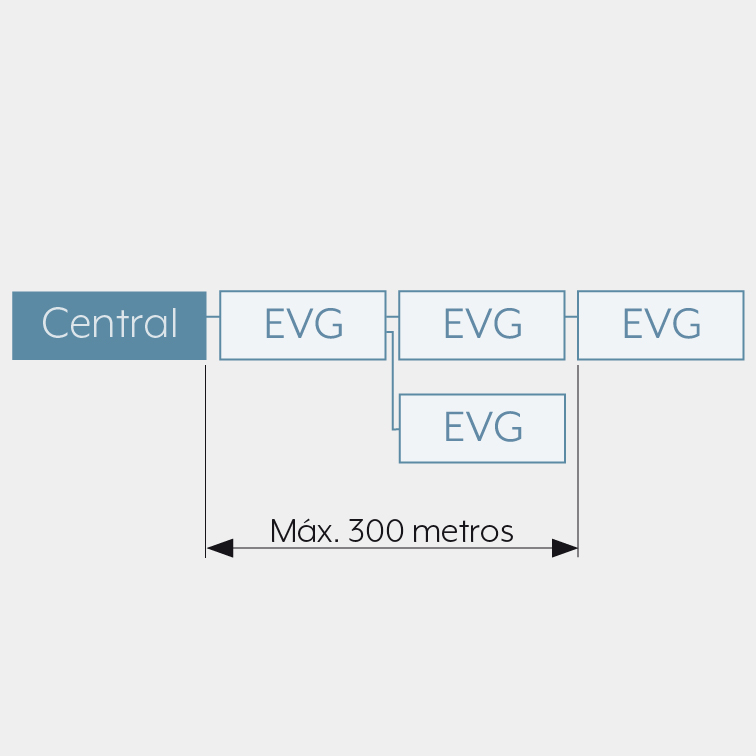

La longitud del cable entre el regulador y el participante más lejano no debe superar los 300 metros.
