Montage en instellingen
De jaloeziebasiselementen hebben vier klemmen L, N, Omhoog en Omlaag voor de aansturing van een motor voor het zonweringssysteem.
Op L wordt de fase en op N de nulleider aangesloten. De beide klemmen Omhoog en Omlaag zijn beschikbaar voor de aansluiting van een plaatselijke motor van het zonweringssysteem.
Systeembasiselement aansluiten en monteren
Let bij de montage op het volgende:
Ga bij de montage als volgt te werk:

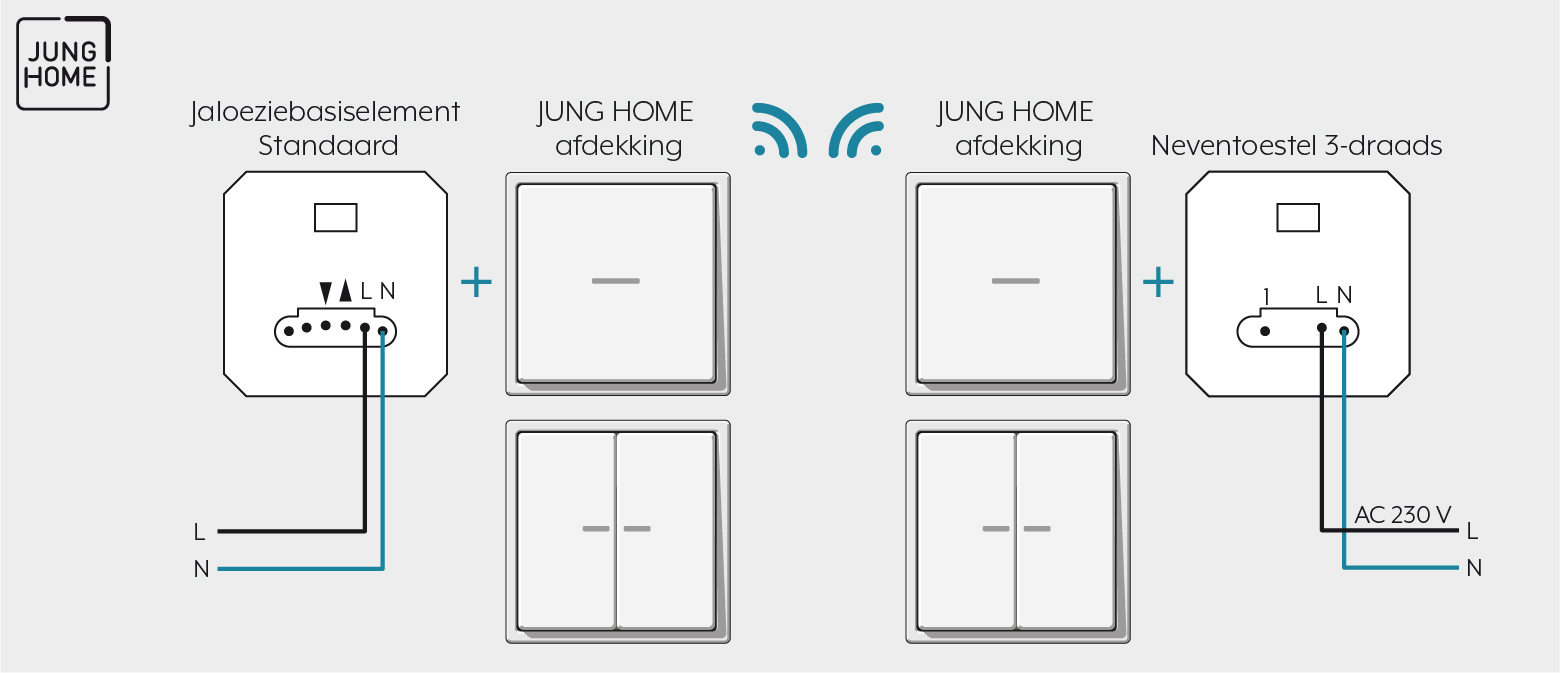

- Sluit het jaloeziebasiselement aan volgens het aansluitschema.
- Monteer het jaloeziebasiselement in een inbouwdoos. De aansluitklemmen moeten daarbij naar onderen zijn gericht. Dankzij zijn geringe inbouwdiepte van slechts 24 mm blijft voldoende aansluitruimte over.
- Schakel de netspanning in.
- Met de knop TEST kunt u ook zonder afdekking de aangesloten motor aansturen om de bedrading te testen en om de eindstand van de motor te configureren.
- Wanneer u korter dan één seconden op TEST drukt, gaan de jaloezieën, rolluiken of markiezen naar de onderste eindstand.
- Wanneer u TEST langer dan één seconde indrukt, gaan de jaloezieën, rolluiken of markiezen naar de bovenste eindstand.
- Wanneer u TEST langer dan vier seconden indrukt, stopt de motor.
- Gaat de motor in de verkeerde richting, dan drukt meer dan tien seconden op de knop Test. Daardoor worden de motoruitgangen (Omhoog/Omlaag) omgepoold en de basiselementen hoeven niet opnieuw te worden gedemonteerd. - Stel de bovenste en onderste eindstand in afhankelijk van het type zonwering. Meer informatie hierover vindt u in de bedieningshandleiding van de motoren. U stelt de gewenste eindstand bij de motor in.
- Vervolgens bevestigt u het raam en de afdekking in spanningsvrije status.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
