Montage en instellingen

JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen aansluiten en monteren

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

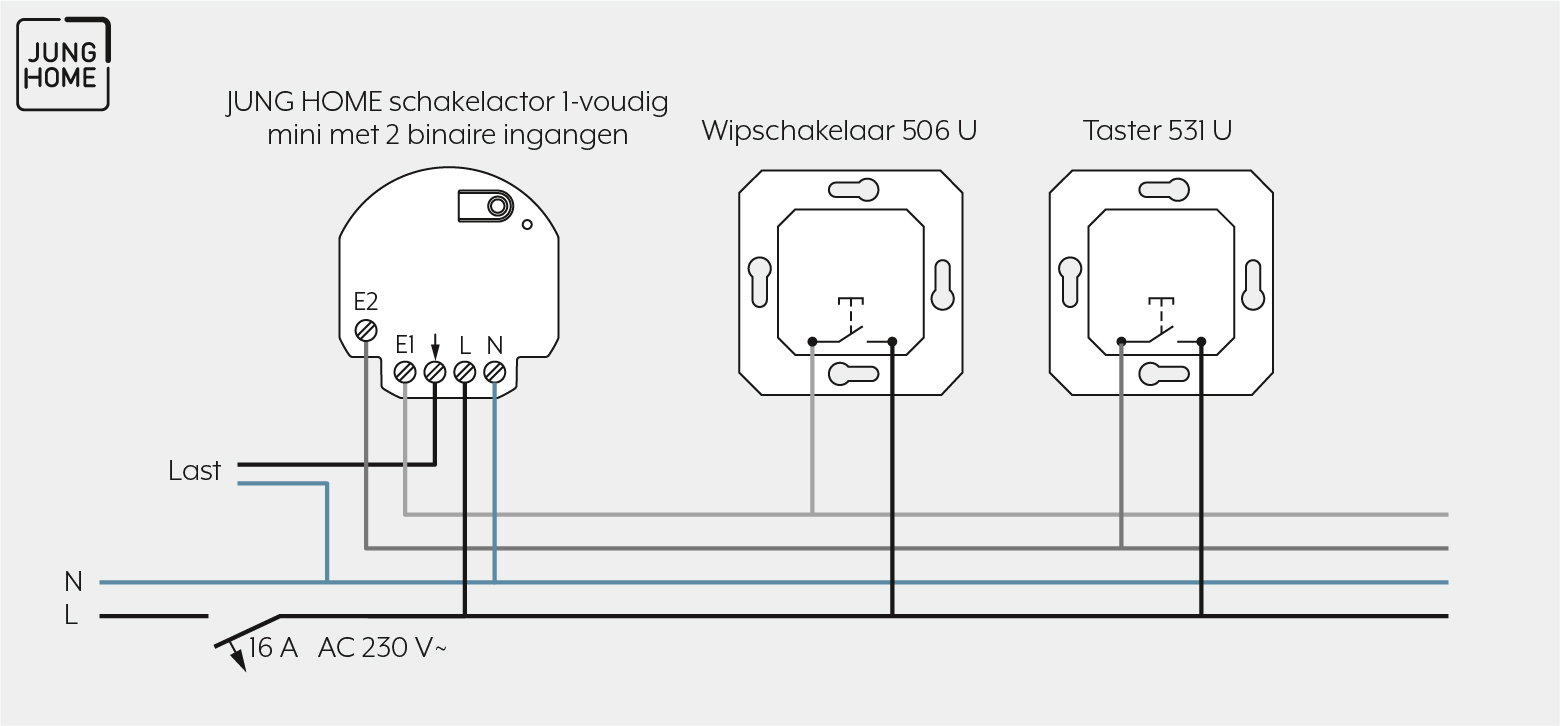

  1. Sluit de JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen volgens het aansluitschema aan.
    Let daarbij op de klembare kabeldiameters. Verlichte tasters moeten bovendien een separate N-klem hebben.
  2. Plaats de JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Schakel de netspanning in.
  4. Druk kort op de knop Prog, om de last in te schakelen.
  5. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 2,5 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 2,5 mm²

Inbedrijfname

Hoe u de JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen met de JUNG HOME app in bedrijf neemt, leest u in de hoofdstukken 'Apparaat koppelen' en 'JUNG HOME mini-actoren configureren'.
