Montage en instellingen

JUNG HOME wandcontactdoos met randaarde aansluiten en monteren

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

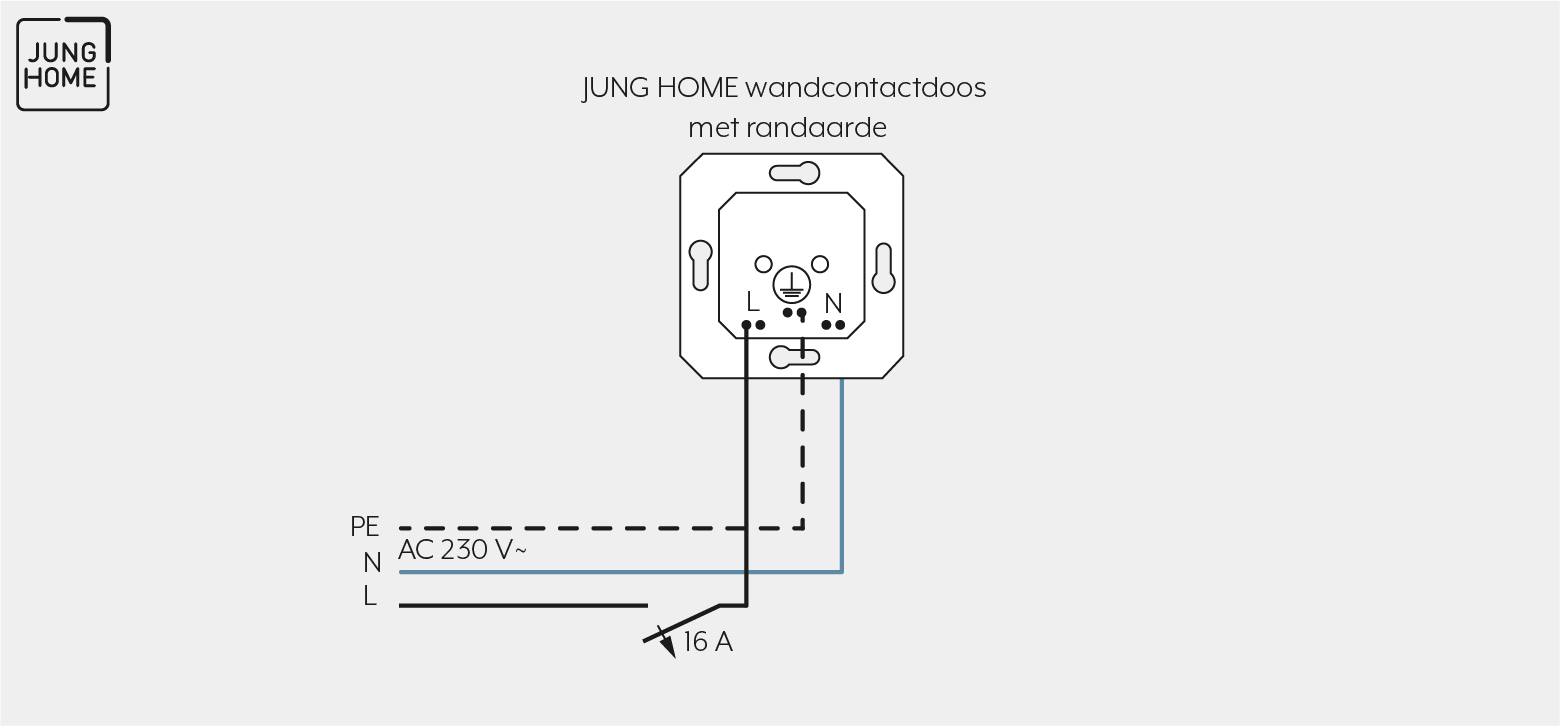

  1. Sluit de JUNG HOME wandcontactdoos met randaarde volgens het aansluitschema aan.
    Let daarbij op de klembare kabeldiameters.
  2. Monteer de JUNG HOME wandcontactdoos met randaarde in de inbouwdoos.
    Let op de inbouwdiepte.
  3. Monteer het designraam en de afdekking.
    Let op de juiste montagepositie. Anders werkt de JUNG HOME wandcontactdoos met randaarde niet.

KLEMBARE KABELDIAMETERS

2 x 1,5 … 2,5 mm²

2 x 1,5 … 2,5 mm²

Inbedrijfname

Hoe u de JUNG HOME wandcontactdoos met randaarde met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'JUNG HOME wandcontactdozen configureren'.

Led-indicatie tijdens bedrijf

Bedrijfsstand

groen

Last is ingeschakeld

orange

Last is uitgeschakeld

rood

Vergrendelfunctie actief, bijv. continu-AAN/UIT

blauw drie keer knipperend

Tijd is niet ingesteld, bijv. door langere netspanningsuitval

groen/rood knipperend

Apparaatupdate wordt uitgevoerd

rood drie keer knipperend

Foutmelding:

  • Afdekking was eerder met een ander systeembasiselement verbonden
  • Overstroomuitschakeling, fout verhelpen en apparaat met de knop weer inschakelen (alleen bij JUNG HOME wandcontactdoos met randaarde Energy).

Voor de meerkleurige led kan de kleur worden geselecteerd en geconfigureerd, wanneer het apparaat is ingeleerd.
