Montage en instellingen

Montage als wandmodel

  1. Bevestig twee schroeven horizontaal op een afstand van 60 mm aan de montageplaats.
    Bij de keuze van de montageplaats en bij het boren moet men erop letten dat nabijgelegen schakelaars, contactdozen, gas- en waterleidingen niet worden beschadigd. Schroeven en pluggen voor de wandmontage worden niet meegeleverd.
  2. Schuif de JUNG HOME gateway met de opening vanaf de bovenkant op de schroeven.
  3. Druk de ontgrendeling aan de onderkant van de JUNG HOME gateway in en verwijder het deksel.
  4. Steek de meegeleverde netwerkkabel in de netwerkbus en in de LAN-bus van de router.
    Voor de inbedrijfname moet de router zijn netwerkadressen automatisch toewijzen.
  5. Steek de USB-stekker van de voedingseenheid in de aansluitbus en steek de voedingseenheid in het stopcontact.
    Er wordt dan automatisch verbinding met het netwerk gemaakt. Wanneer de netwerk status-led continu brandt, is het apparaat verbonden.

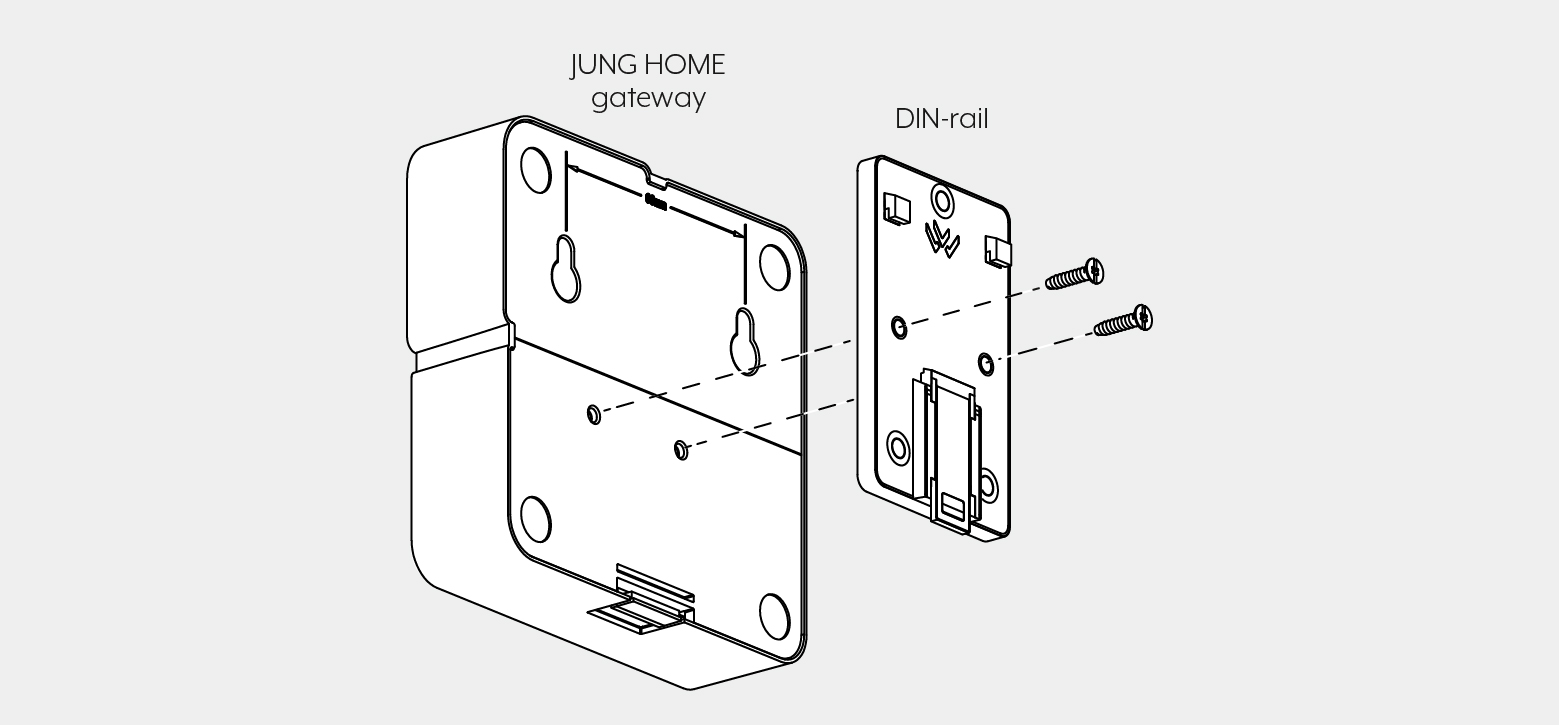

Montage op DIN-rail

  1. Schroef de adapter vast met de meegeleverde schroeven.
  2. Klik het montageframe met de JUNG HOME gateway vast op de DIN-rail.
  3. Druk de ontgrendeling aan de onderkant van de JUNG HOME gateway in en verwijder het deksel.
  4. Steek de meegeleverde netwerkkabel in de netwerkbus en in de LAN-bus van de router.
    Voor de inbedrijfname moet de router zijn netwerkadressen automatisch toewijzen. Pas evt. de routerinstellingen aan.
  5. Steek de USB-stekker van de voedingseenheid in de aansluitbus en steek de voedingseenheid in het stopcontact.
    Er wordt dan automatisch verbinding met het netwerk gemaakt. Wanneer de netwerk status-led continu brandt, is het apparaat verbonden.

Inbedrijfname

Hoe u de JUNG HOME gateway met de JUNG HOME app in bedrijf neemt, leest u in de hoofdstukken „Apparaat koppelen“ en „JUNG HOME gateway configureren“.
