Montage en instellingen

Systeembasiselement aansluiten en monteren

Let bij de montage op het volgende:

Stuurkabel qua type, diameter en route conform VDE-bepalingen voor 250 V kabels uitvoeren, stuurspanning is basisgeïsoleerd.
Stuurkabel en lastkabel mogen in een gemeenschappelijke kabel worden aangelegd, bijv. NYM J 5×1,5.
De aangesloten DALI-deelnemers mogen op verschillende fasen worden gebruikt.

Ga bij de montage als volgt te werk:

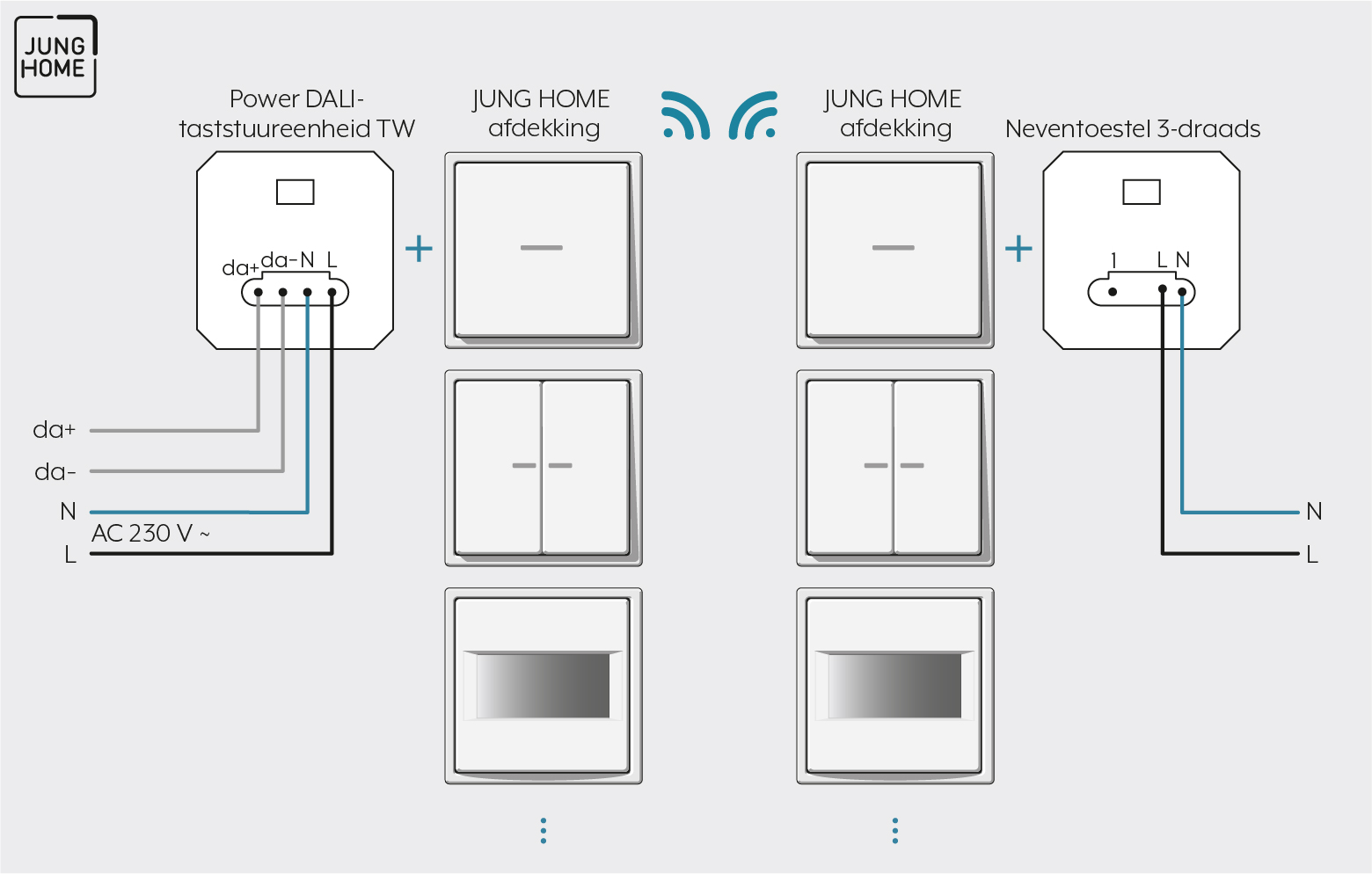

Sluit het systeembasiselement aan volgens het aansluitschema. Let daarbij op klembare kabeldiameters en de gegevens van de EVA-fabrikant.
Wanneer meerdere installatieautomaten gevaarlijke spanningen leveren aan het apparaat of de last, moeten installatieautomaten worden gekoppeld zodat vrijschakelen is gewaarborgd.

Klembare kabeldiameters

1 x 0,5 ... 4 mm²

2 x 0,5 ... 2,5 mm²

1 x 0,5 ... 4 mm²

2 x 0,5 ... 2,5 mm²

1 x 0,5 ... 4 mm²

2 x 0,5 ... 1,5 mm²
