Montage en instellingen
Systeembasiselement aansluiten en monteren
Let bij de montage op het volgende:
- Sluit per installatieautomaat 16 A maximaal 600 W led- of spaarlampen aan.
- Aansluitvermogen en dimkwaliteit zijn bij ledlampen afhankelijk van het lamptype en de installatieomstandigheden. Het aansluitvermogen kan afwijken van de opgegeven waarden. De probleemloze werking, dimresultaten en dimkwaliteit kunnen wij niet garanderen.
- Gebruik zonder nulleider is mogelijk. In toenemende mate kunnen ongeschikte combinaties van dimmer en ledlampen ontstaan.
Ga bij de montage als volgt te werk:

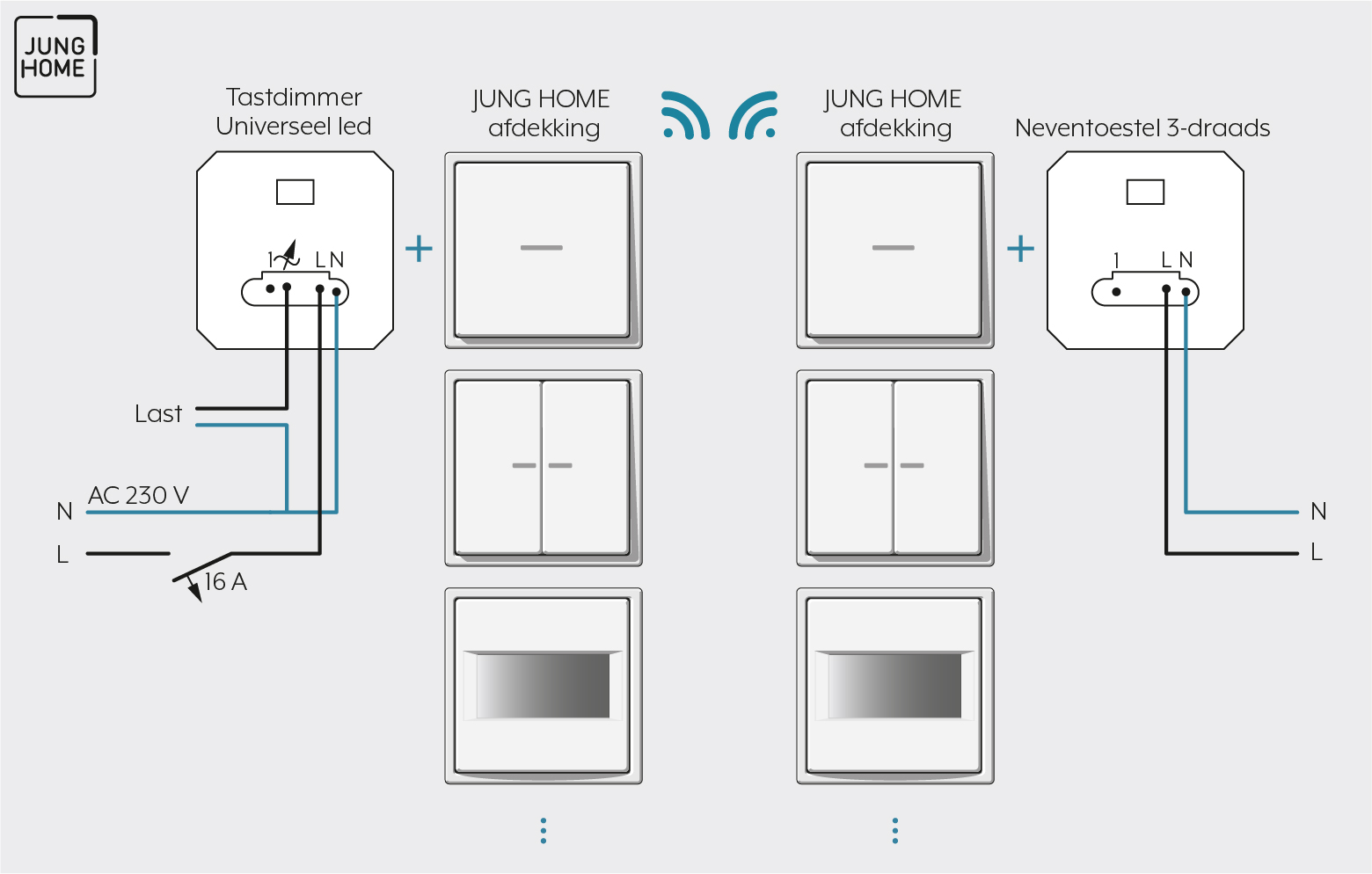

- Sluit het systeembasiselement aan volgens het aansluitschema. Let daarbij op klembare kabeldiameters.
- Wanneer meerdere installatieautomaten gevaarlijke spanningen leveren aan het apparaat of de last, moeten installatieautomaten worden gekoppeld zodat vrijschakelen is gewaarborgd.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
Bedrijfsstand configureren
De bedrijfsstand moet op de last zijn afgestemd. De configuratie van de bedrijfsstand vindt meestal automatisch plaats.
Het kan echter nodig zijn om de bedrijfsstand handmatig in te stellen.
Universeel, R, L, C, led
- Vooraf in de fabriek ingesteld
- Automatisch inmeten op de last, faseafsnijding, faseaansnijding
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- dimbare HV-led- of spaarlampen
- dimbare elektronische of inductieve transformatoren voor halogeen- of ledlampen
Led-faseafsnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseafsnijding dimbare HV-led- of spaarlampen
- met faseafsnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Led-faseaansnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseaansnijding dimbare HV-led- of spaarlampen
- met faseaansnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Om de bedrijfsstand in te stellen, gaat u als volgt te werk:
- Zorg dat de last is uitgeschakeld.
- Druk tegelijkertijd langer dan vier seconden op beide knoppen totdat de indicatie-led brandt.
- Druk een van beide knoppen net zo vaak gedurende minder dan een seconde in totdat de gewenste bedrijfsstand is geselecteerd.
LED-KLEUR | MODUS |
|---|---|
groen | R, L, C, led |
rood | Led-faseafsnijding |
blauw | Led-faseaansnijding |
De indicatie-led brandt in de kleur van de geselecteerde bedrijfsstand.
- Druk binnen de volgende seconden tegelijkertijd langer dan één seconde op beide knoppen.
De indicatie-led gaat uit en het licht wordt ingeschakeld. De bedrijfsstand is opgeslagen. Wordt een van de beide knoppen niet binnen 30 seconden langer dan één seconde ingedrukt, dan wordt de bedrijfsstand niet opgeslagen en gaat de led uit.
