Montage en instellingen
Systeembasiselement aansluiten en monteren
Het neventoestel 3-draads in combinatie met JUNG HOME afdekkingen dient als extra bedienunit. Het systeembasiselement heeft slechts 230 V als voeding nodig. De communicatie vindt draadloos zonder extra kabels plaats.
Nadere informatie over de neventoestellen vindt u in het hoofdstuk Neventoestellen.
Let bij de montage op het volgende:
- Bevestig de afdekking niet onder spanning en vervang hem niet onder spanning omdat anders een storing kan ontstaan.
Ga bij de montage als volgt te werk:

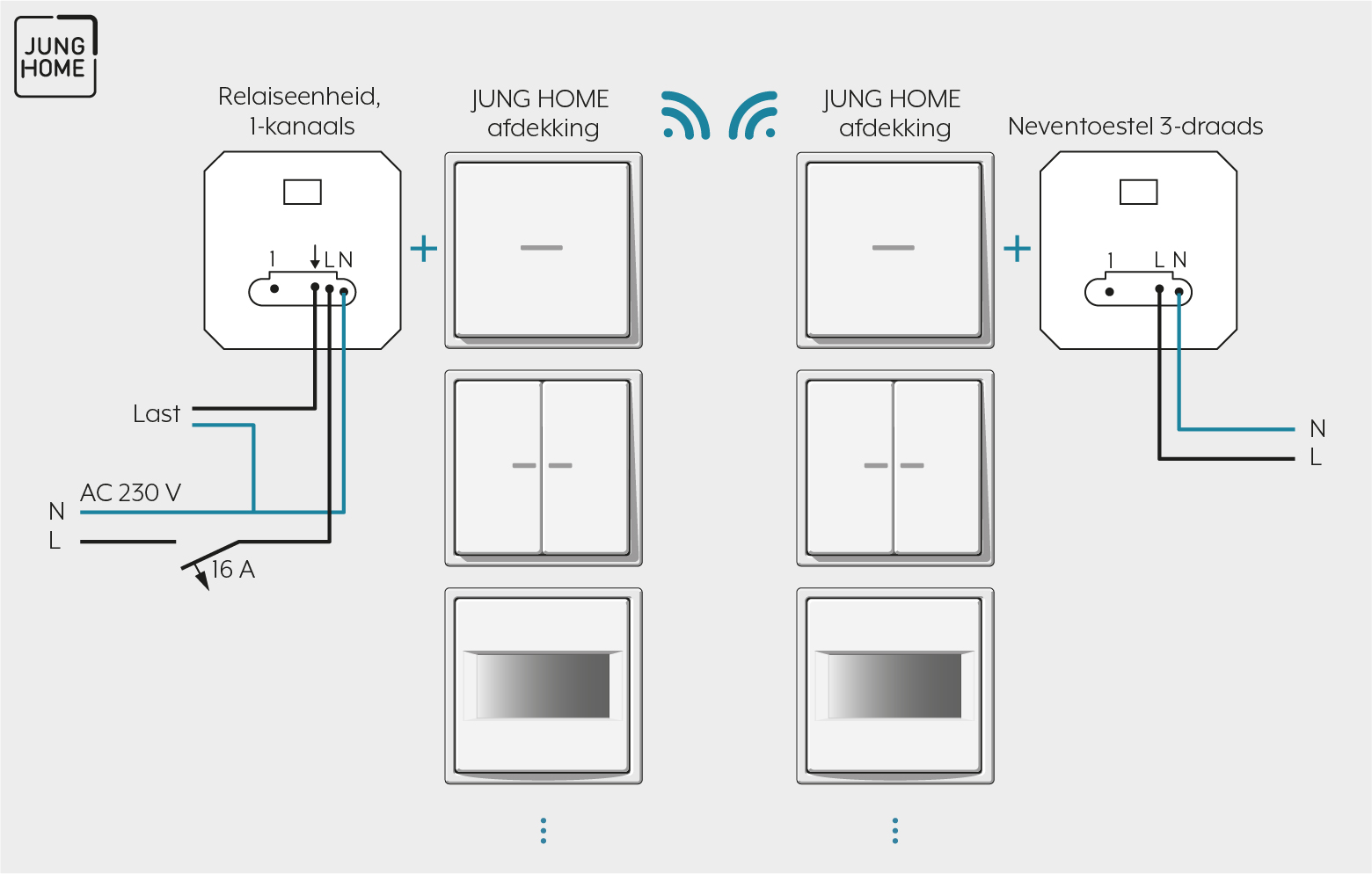

- Sluit het systeembasiselement aan volgens het aansluitschema. Let daarbij op klembare kabeldiameters.
- Monteer het systeembasiselement in een inbouwdoos. Zorg dat de aansluitklemmen zich aan de onderkant bevinden.
- Bevestig het raam en de afdekking.
- Schakel de netspanning in.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
