Montage en instellingen
Systeembasiselement aansluiten en monteren
Let bij de montage op het volgende:
- Voor de veiligheid mogen alleen de in de technische gegevens aangegeven installatieautomaten worden gebruikt.
- Let op de stroombelastbaarheid: in totaal mag de schakelstroom voor beide uitgangen 16 A niet overschrijden.
- JUNG HOME afdekkingen kunnen alleen met aangesloten N-klem op het systeembasiselement worden gebruikt.
- Door de knop TEST kort in te drukken, kan de last op beide uitgangen worden geschakeld.
Ga bij de montage als volgt te werk:

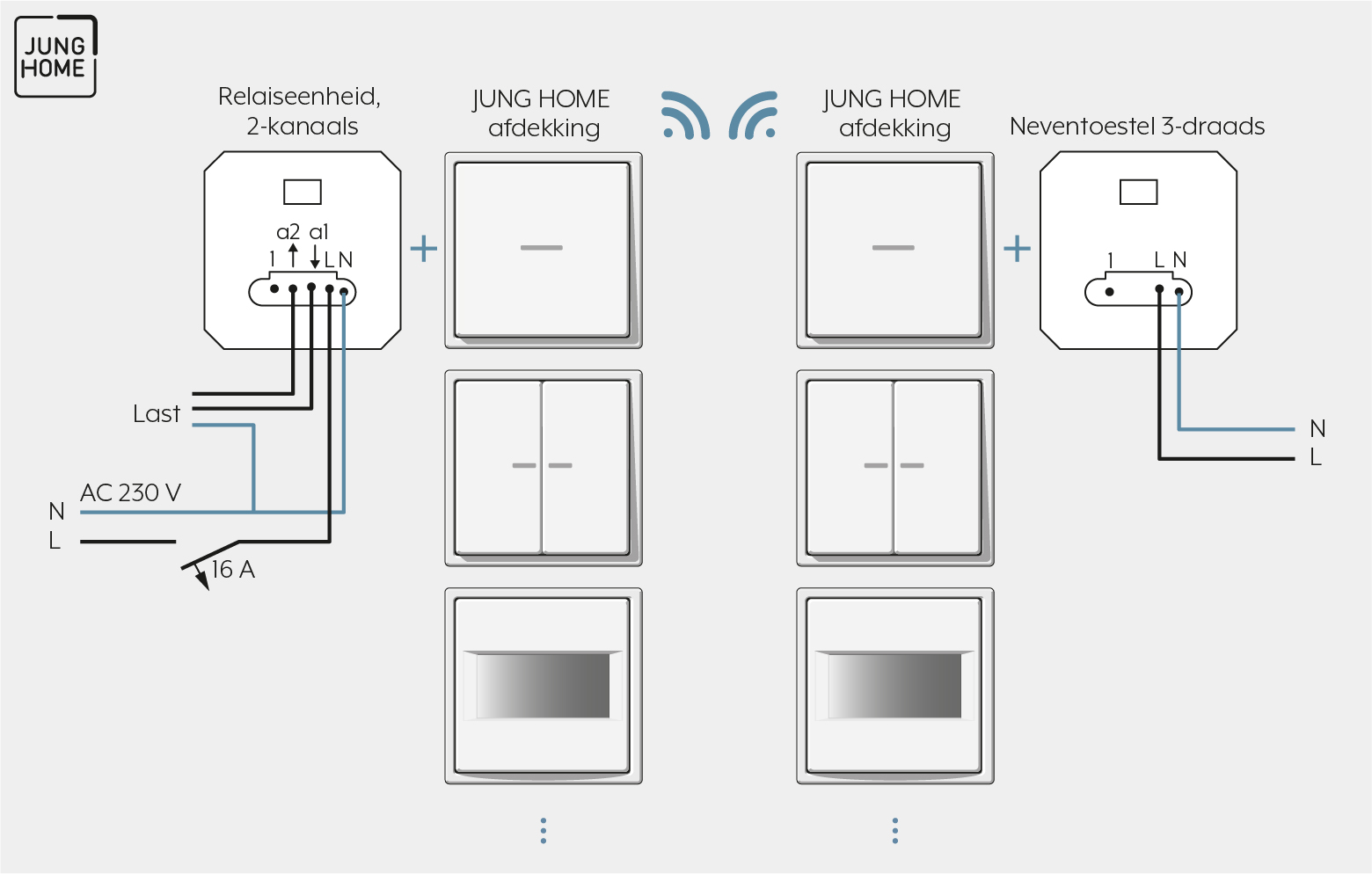

- Sluit het systeembasiselement aan volgens het aansluitschema. Let daarbij op klembare kabeldiameters.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
