Hoe installeer ik een windalarm?
JUNG HOME biedt vele verschillende mogelijkheden om het windalarm te installeren - altijd afgestemd op de betreffende bouwkundige omstandigheden.
Windsensor
De windsensor zet de jaloezieën, rolluiken of markiezen automatisch in een veilige positie zodra een vooraf ingestelde windkracht, een zogenaamde drempelwaarde wordt overschreden. De gevoelige jaloezielamellen of markiezen worden zo beschermd tegen mogelijke beschadiging door sterke wind of storm.
Schoepenrad-anemometer
Meestal bestaat de schoepenrad-anemometer uit drie tot vier armen op een gezamenlijke as met telkens halfronde schalen aan de uiteinden. De windsensor voor het jaloezibesturingssysteem bestaat uit twee componenten, het schoepenrad en de windsensorinterface. Deze wordt op het dak of aan een huismuur gemonteerd. Let erop dat de anemometer op een voor de windkrachtmeting gunstige positie en niet in de windschaduw wordt gemonteerd.
Windsensor aansluiten
Windsensoren beschermen de jaloezieën tegen beschadiging door te sterke wind. Meldt de windsensor een te sterk wind, dan wordt de jaloezie in een veilige bovenste eindstand gezet en daar vergrendeld, totdat de ingesteld drempelwaarde weer wordt onderschreden.

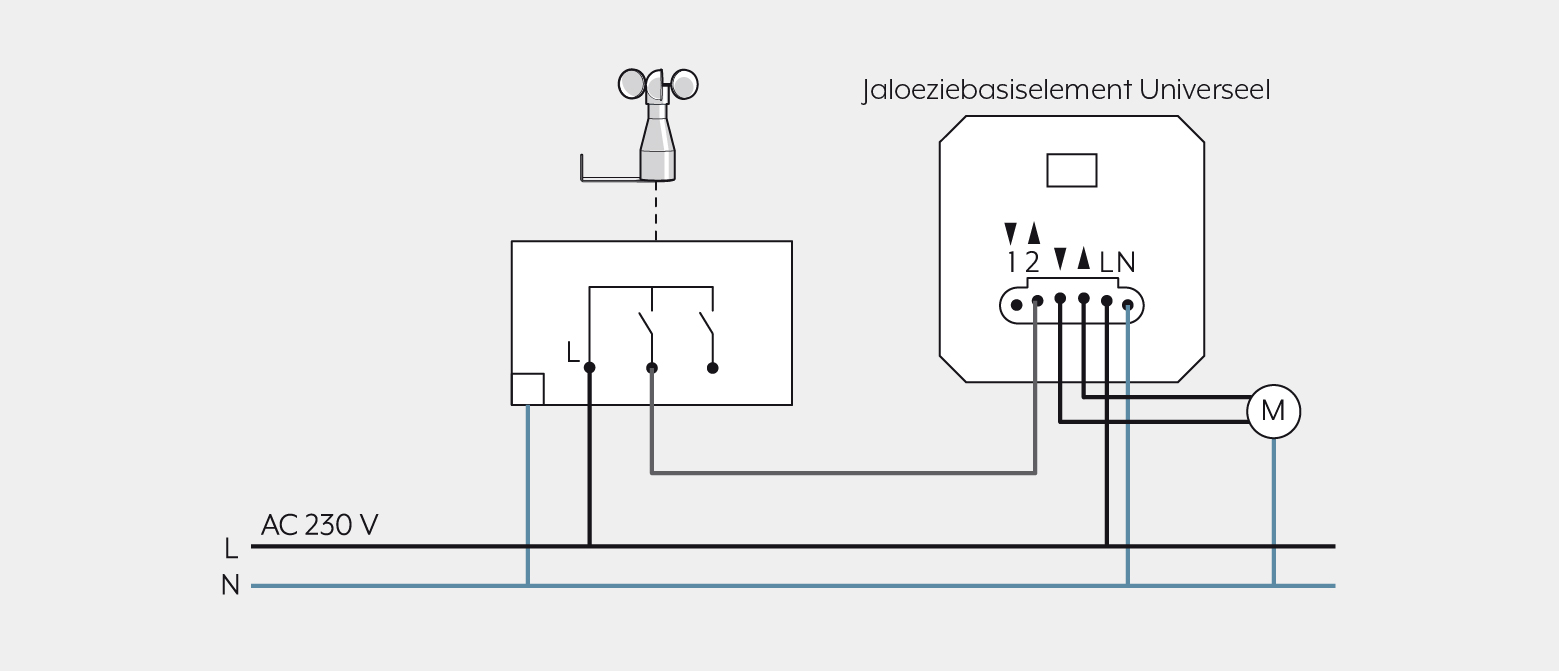

- Sluit de windsensor volgens het bovenstaande aansluitschema op de neventoestelingang 2 aan.
- Wilt u het windalarm voor alle buitenjaloezieën van een gebouw gebruiken, dan sluit u de windsensor op neventoestelingang 2 van de centrale besturing aan.

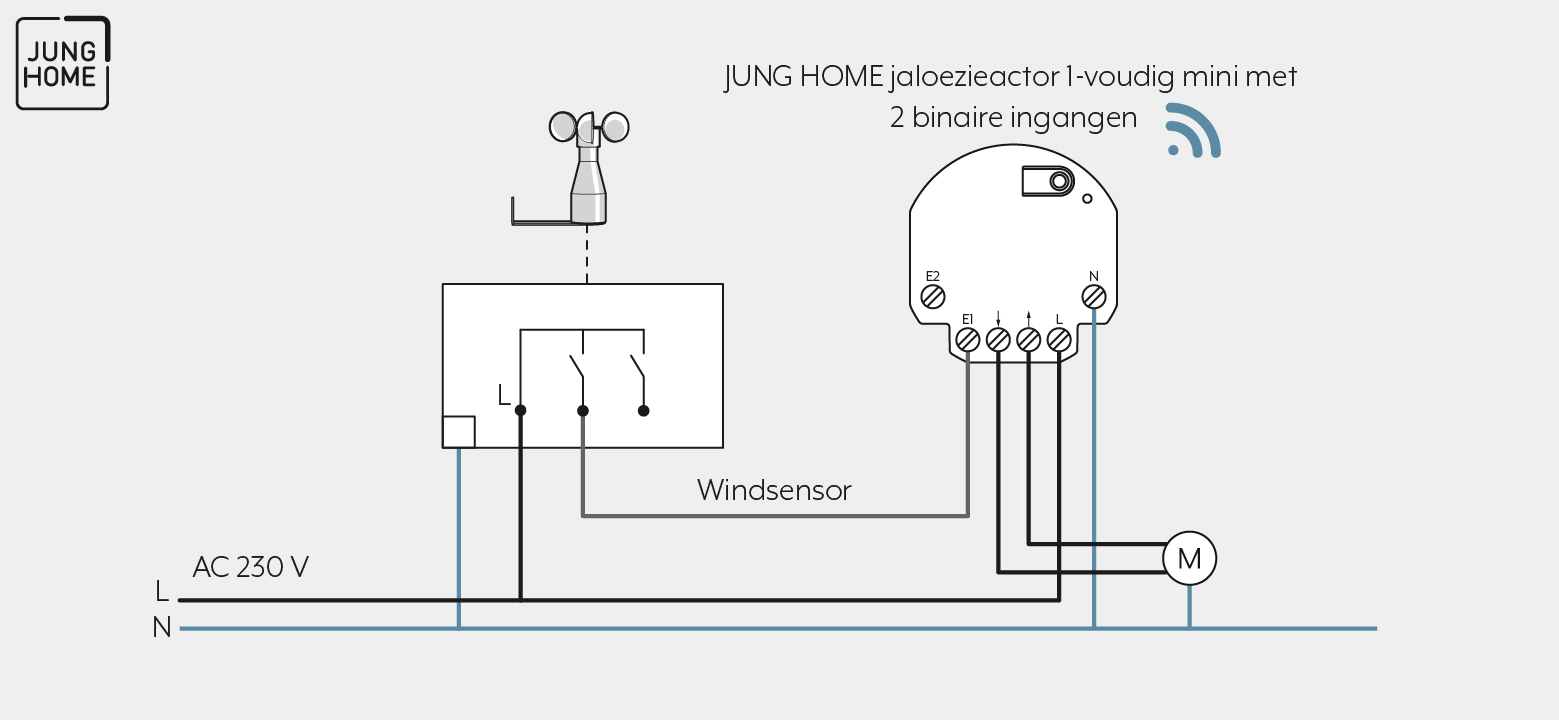

De windsensor kan ook worden aangesloten op een mini-apparaat (bijv. JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen).

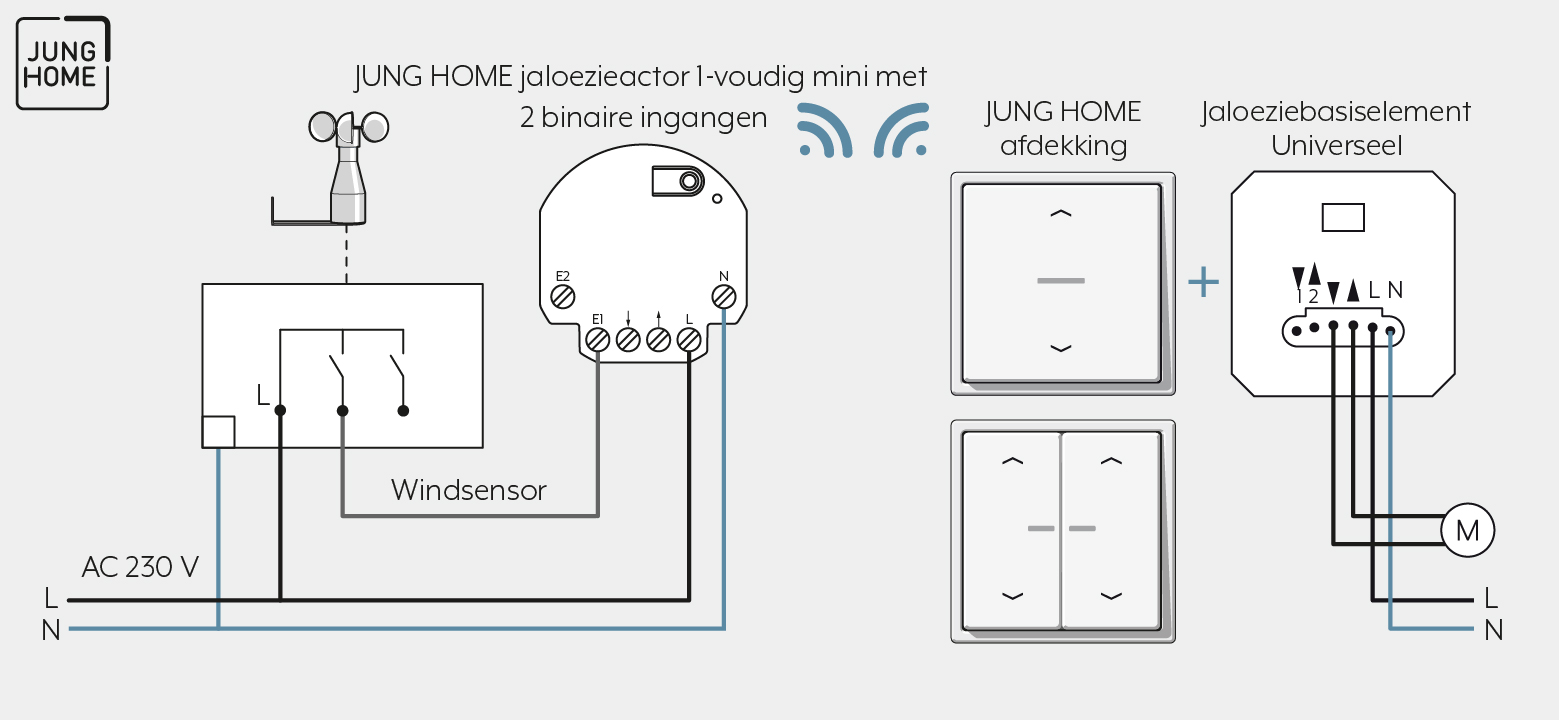

- Sluit de windsensor volgens het bovenstaande aansluitschema aan op de mini-apparaat (bijv. JUNG HOME schakelactor 1-voudig mini met 2 binaire ingangen).
Opmerking
Zolang een omhoog-opdracht op de neventoestelingang 2 aanwezig is, kan de jaloezie handmatig noch automatisch worden bediend.

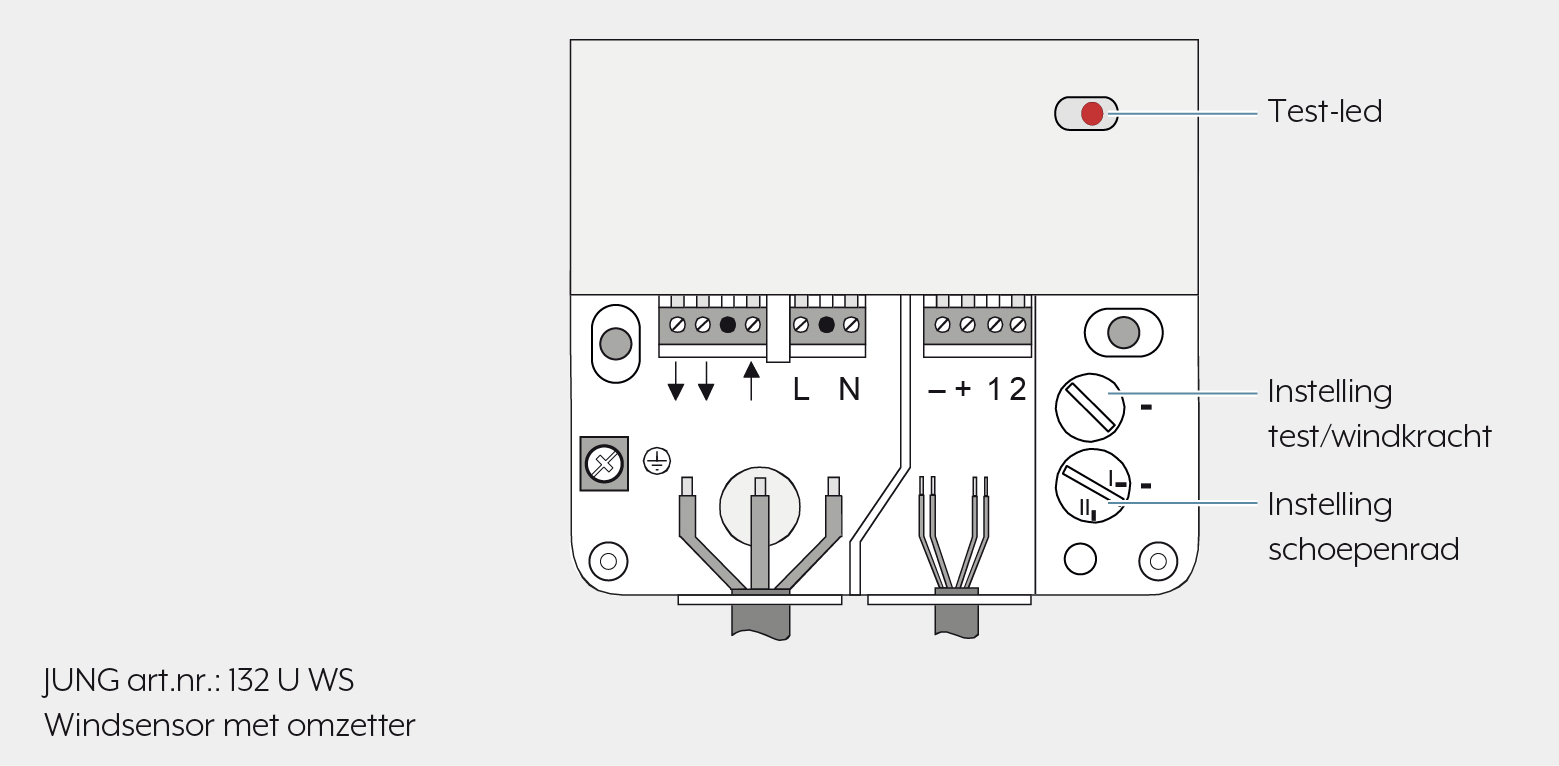

Windsensorinterface
De windsensorinterface is het bedieningsapparaat van het schoepenrad. Afhankelijk van de vooraf gekozen windsnelheid sluit een potentiaalvrij relais in de anemometerinterface. Via dit relais wordt een netspanning van 230 V op de neventoestelingang 2 van het jaloeziebasiselement geschakeld. Detecteert de windsensor een te hoge windsnelheid, dan gaan de jaloezieën, rolluiken of markiezen automatisch omhoog.
In de groeps- of centrale besturing zijn alle jaloezieën waarvan de neventoestelingang op de windsensorinterface is aangesloten, in de bovenste eindstand vergrendeld en kunnen ze automatisch noch handmatig worden bediend. Pas wanneer de door de windsensor gemeten windsnelheid weer is gedaald tot onder de ingestelde drempelwaarde, wordt het windalarm opgeheven en kunnen de jaloezieën weer worden bediend.
