Montage en instellingen

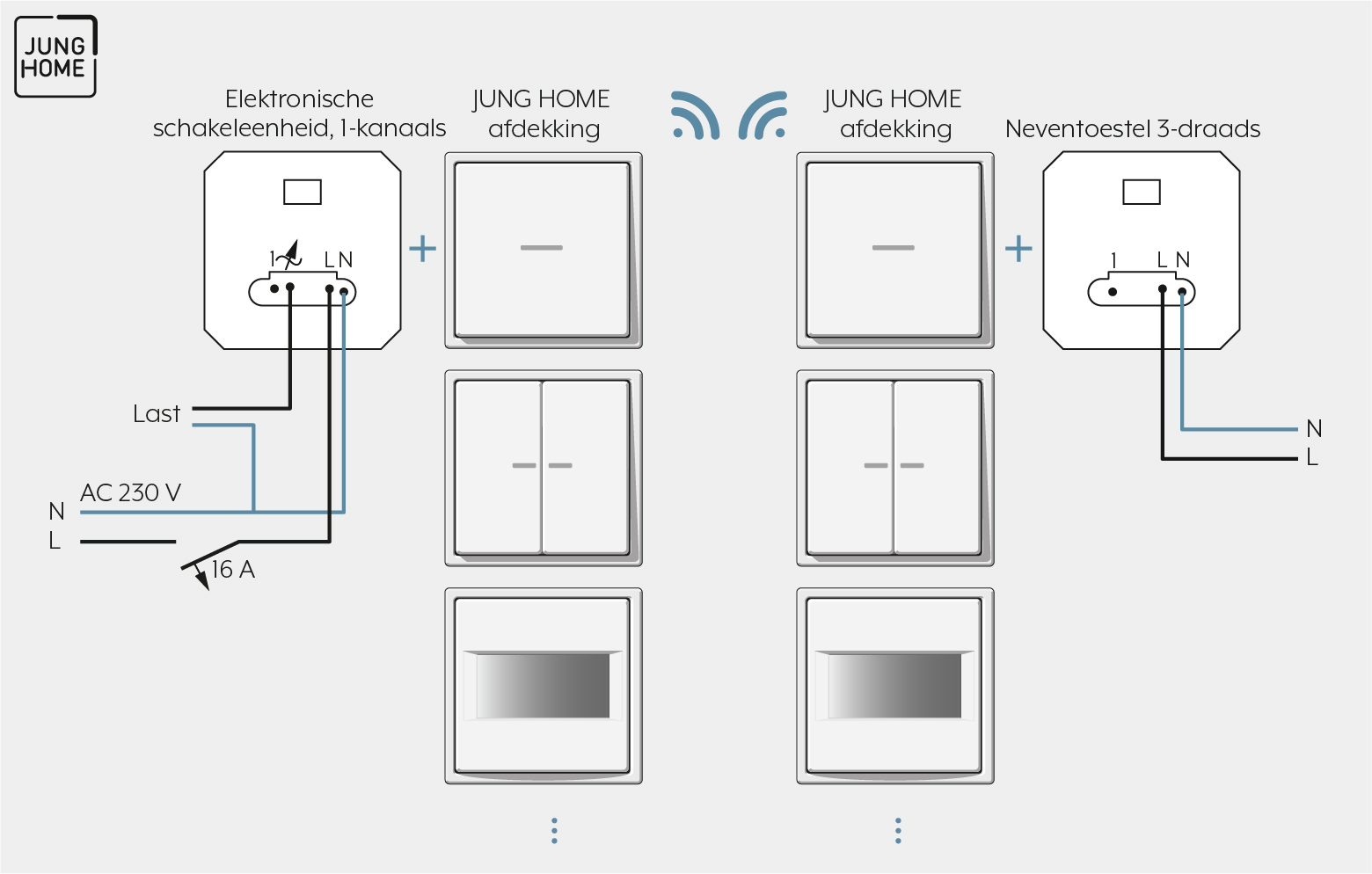

Systeembasiselement aansluiten en monteren
Let bij de montage op het volgende:
- Worden 'niet-dimbare ledlampen' gebruikt, dan moet de nulleider altijd zijn aangesloten. Worden andere lampen gebruikt, dan kan dit ook zonder nulleider.
- Per installatieautomaat 16 A kunnen maximaal 600 W led- of spaarlampen worden aangesloten.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
Bedrijfsstand configureren
Bij gebruik zonder nulleider moet de bedrijfsstand op de last zijn afgestemd. De configuratie van de bedrijfsstand vindt meestal automatisch plaats. Het kan echter nodig zijn om de bedrijfsstand handmatig te configureren.
Bij gebruik met nulleider kan de bedrijfsstand niet worden geconfigureerd. De indicatie-led heeft in dat geval geen functie.
U kunt de volgende bedrijfsstanden configureren:
Universeel, R, L, C, led
- Vooraf in de fabriek ingesteld
- Automatisch inmeten op de last, de faseafsnijding, faseaansnijding of led-faseaansnijding
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- dimbare HV-led- of spaarlampen
- dimbare elektronische of inductieve transformatoren voor halogeen- of ledlampen
Led-faseafsnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseafsnijding dimbare HV-led- of spaarlampen
- met faseafsnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Led-faseaansnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseaansnijding dimbare HV-led- of spaarlampen
- met faseaansnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Om de bedrijfsstand te configureren, gaat u als volgt te werk:
- Zorg dat de last is uitgeschakeld.
- Druk langer dan vier seconden op de knop TEST totdat de indicatie-led brandt.
- Druk de knop TEST net zo vaak gedurende minder dan een seconde in totdat de gewenste bedrijfsstand is geselecteerd.
LED-KLEUR | MODUS |
|---|---|
groen | R, L, C, led |
rood | Led-faseafsnijding |
blauw | Led-faseaansnijding |
De indicatie-led brandt in de kleur van de geselecteerde bedrijfsstand.
- Druk binnen de volgende 30 seconden langer dan één seconde op de knop TEST.
De indicatie-led gaat uit en het licht wordt ingeschakeld. De bedrijfsstand is opgeslagen. Wordt de knop TEST niet binnen 30 seconden langer dan één seconde ingedrukt, dan wordt de bedrijfsstand niet opgeslagen en gaat de led uit.
