Bewegingsmelder configureren
Is een bewegingsmelder op netspanning aangesloten, dan start deze gedurende maximaal 60 seconden het inmeten van de omgeving. In deze tijd wordt geen beweging gedetecteerd en een schakelopdracht geaccepteerd. Tijdens het inmeten is de verlichting ingeschakeld.

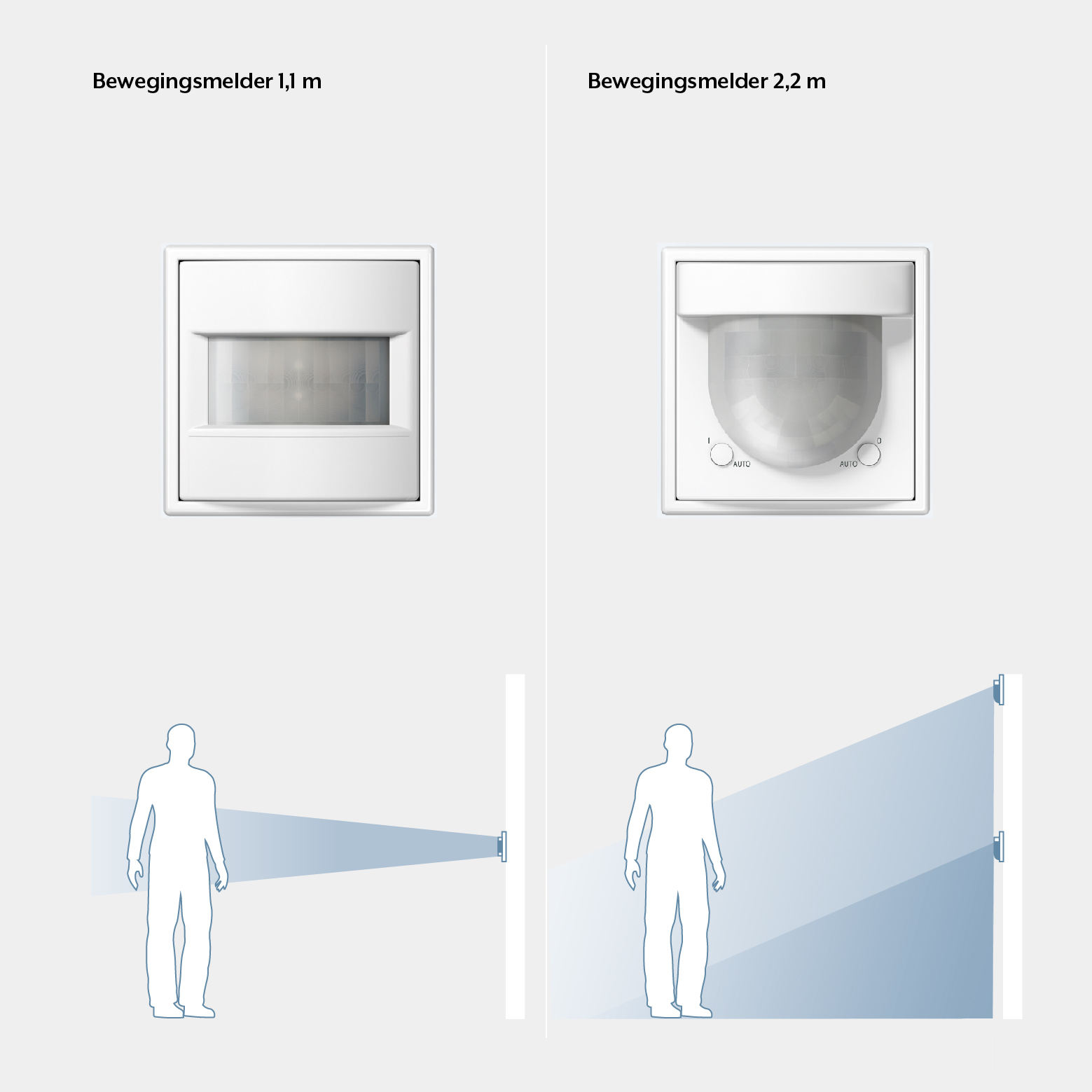

Detectiebereik en reikwijdte van de bewegingsmelders
Op de nominale montagehoogte van de bewegingsmelders van 1,10 meter resp. 2,20 meter ontstaat vanaf de montagepositie gezien:
- een detectiebereik met een detectiehoek van 180°
- een bewakingsbereik aan de voorkant (frontaal) van max. 30 meter
- een bewakingsbereik aan de zijkant van max. 15 meter
De reikwijdte is afhankelijk van de montagehoogte en bewegingsrichting. Bij het tangentiaal passeren van de bewegingsmelders wordt een signaal gegenereerd dat goed kan worden geëvalueerd. Bij bewegingen radiaal op de bewegingsmelder, kan het signaal moeilijker worden geëvalueerd, waardoor de reikwijdte minder is.
Meerkleurige statusindicatie
Knippergedrag van de led | Betekenis |
|---|---|
De led knippert rood. | De blokkeerfunctie is actief, bijv. continu-AAN/UIT. Bij geactiveerde 'looptest' werd een beweging gedetecteerd. |
De led knippert 3x blauw. | De tijd is niet ingesteld, bijv. vanwege een langere netspanningsuitval. |
De led knippert afwisselend groen en rood. | Er wordt een apparaatupdate uitgevoerd. |
De led knippert 3x rood. | Foutmelding. De afdekking was eerder met een ander systeembasiselement verbonden. |
De led knippert achtereenvolgens rood, groen en oranje. | De zelftest wordt uitgevoerd. |
Detectiebereik rekening houdend met de gevoeligheid
JUNG HOME bewegingsmelder 1,1 m
Gevoeligheid | Tangentiale bewegingen | Radiale bewegingen |
|---|---|---|
25 % | ~ 7 x 9 m | ~ 1 x 2 m |
50 % | ~ 8 x 10 m | ~ 3 x 4 m |
75 % | ~ 9 x 12 m | ~ 4 x 6 m |
100 % | ~ 10 x 18 m | ~ 5 x 7 m |
JUNG HOME bewegingsmelder 2,2 m
Gevoeligheid | Tangentiale bewegingen | Radiale bewegingen |
|---|---|---|
25 % | ~ 7 x 12 m | ~ 3 x 2 m |
50 % | ~ 11 x 13 m | ~ 4 x 4 m |
75 % | ~ 13 x 15 m | ~ 6 x 5 m |
100 % | ~ 15 x 20 m | ~ 9 x 9 m |
Mogelijkheden om het detectiebereik te beperken
Indien gewenst kunt u het detectiebereik van de bewegingsmelder beperken. Zo hebt u nog meer keuzevrijheid van de montageplaats.
Bij de JUNG HOME bewegingsmelder 1,1 m kunt u met de app de afzonderlijke sensoren activeren/deactiveren. U kunt bijvoorbeeld het detectiebereik links en rechts met 60° beperken.
Ook het detectiebereik van de JUNG HOME bewegingsmelder 2,2 m kan in de app op uw individuele wensen worden afgestemd.
Mogelijkheden voor de uitbreiding van het detectiebereik
U kunt het detectiebereik draadloos uitbreiden. Gebruik daarvoor een neventoestel 3-draads met een JUNG HOME aanwezigheids- of bewegingsmelder en sluit deze via de JUNG HOME app aan op het hoofdtoestel.
Een overzicht van de configureerbare parameters en bedrijfsstanden van de bewegingsmelder voor de geïnstalleerde systeembasiselementen vindt u in het hoofdstuk 'JUNG HOME bewegingsmelder 1,1 m / 2,2 m configureren'.

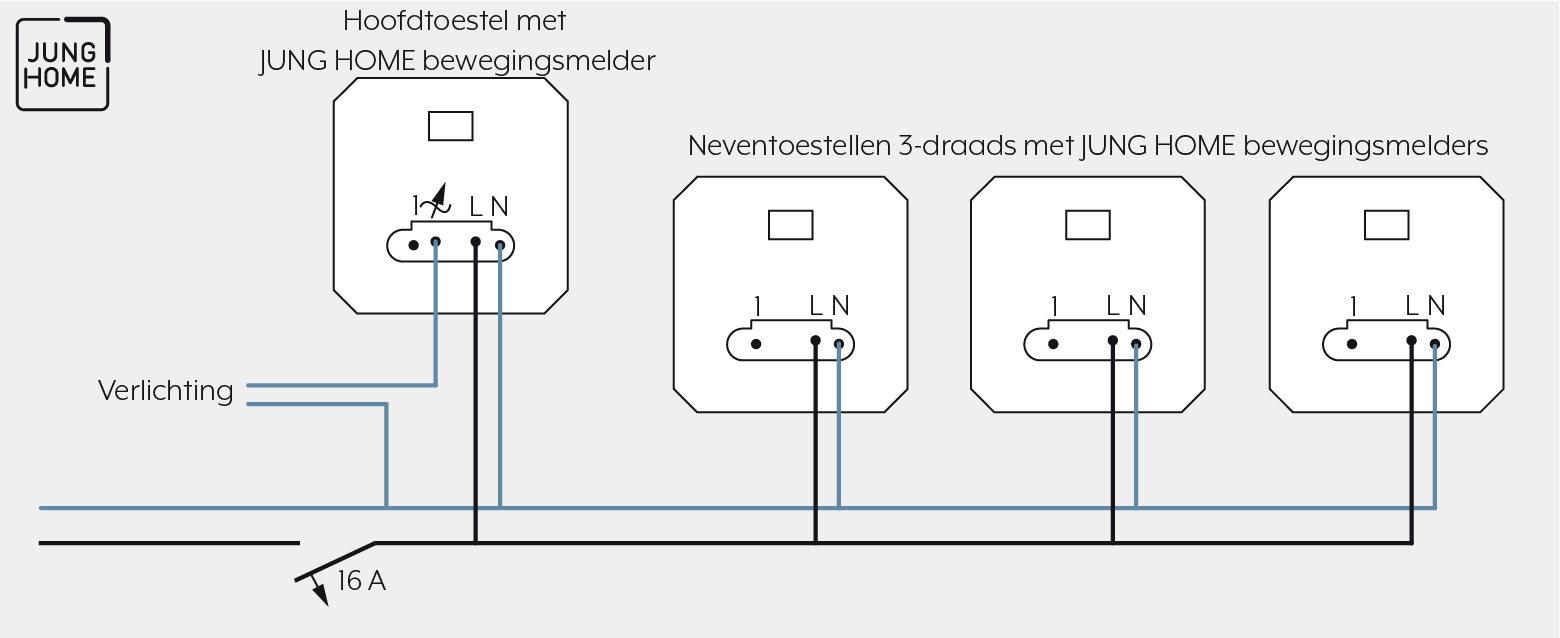

Instelling van een uitgebreide bewakingszone
Is voor een ruimte of object een uitgebreide bewakingszone nodig, dan kunnen meerdere bewegingsmelders met elkaar worden gecombineerd. Daarvoor heeft u een bewegingsmelder-hoofdtoestel (bijvoorbeeld een tastdimmer universeel led met JUNG HOME bewegingsmelder 1,1 m of ook een JUNG HOME aanwezigheidsmelder) nodig, waarop u via neventoestelklem 1 een of meerdere neventoestellen (neventoestel 3-draads met JUNG HOME bewegingsmelder) aansluit.
De bewegingsmelder-neventoestellen breiden het detectiebereik uit en sturen via het hoofdtoestel ook de verlichting aan.
