Montage en instellingen

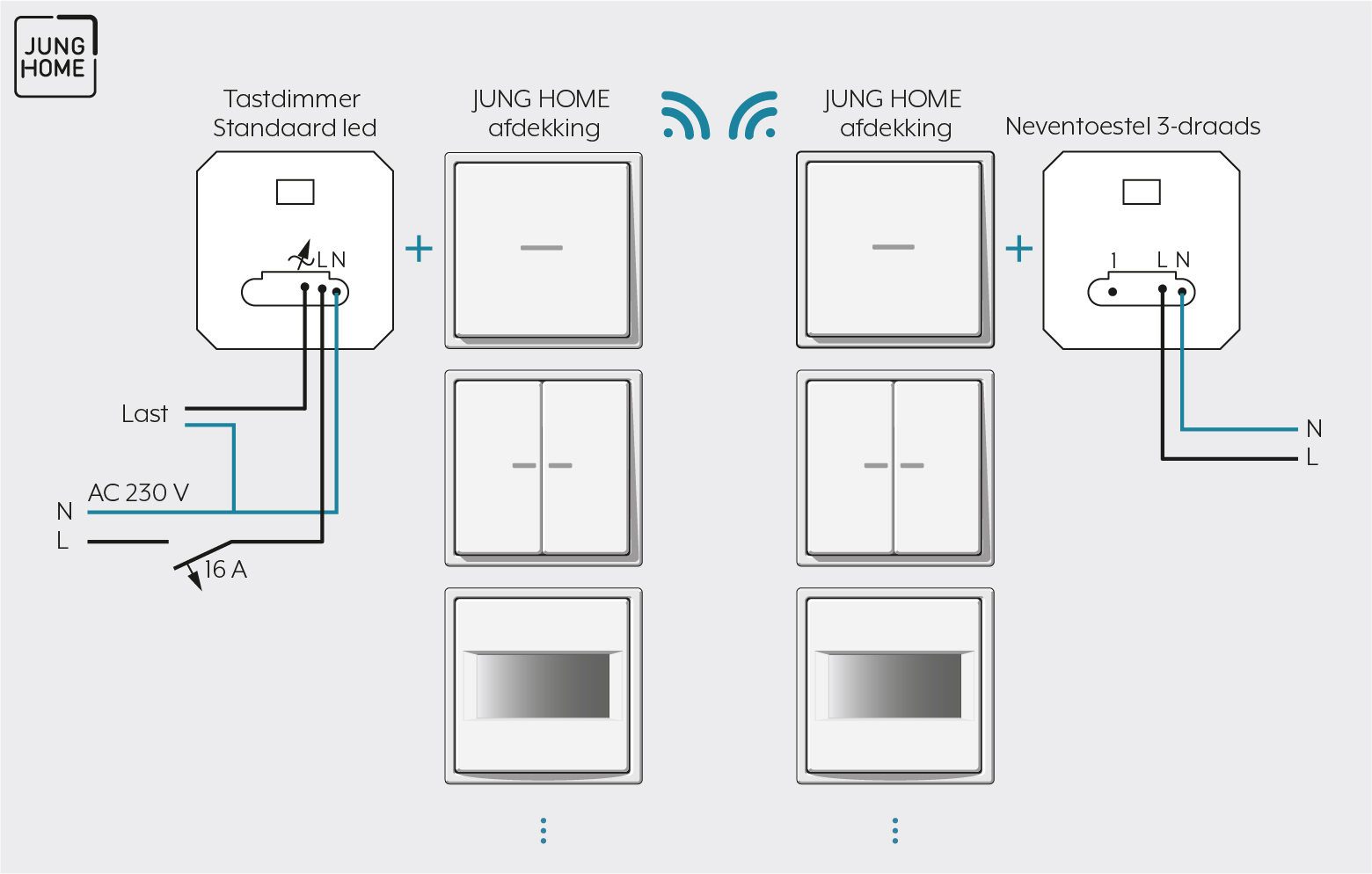

Systeembasiselement aansluiten en monteren
Let bij de montage op het volgende:
- Houd bij gebruik van meerdere dimmers of vermogensuitbreiders in een verdeelkast tussen de basiselementen een afstand aan van 1 TE (ca. 18 mm) om oververhitting te vermijden.
- Sluit per installatieautomaat 16 A maximaal 600 W led- of spaarlampen aan.
- Let bij de aansluiting van trafo's op de gegevens van de trafofabrikant.
- Sluit verlichte tasters alleen aan wanneer deze over een afzonderlijke N-klem beschikken.
Klembare kabeldiameters | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
Bedrijfsstand configureren
De bedrijfsstand moet op de last zijn afgestemd. De configuratie van de bedrijfsstand vindt meestal automatisch plaats.
Het kan echter nodig zijn om de bedrijfsstand handmatig in te stellen.
Universeel, R, L, C, led
- Vooraf in de fabriek ingesteld
- Automatisch inmeten op de last, faseafsnijding, faseaansnijding
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- dimbare HV-led- of spaarlampen
- dimbare elektronische of inductieve transformatoren voor halogeen- of ledlampen
Led-faseafsnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseafsnijding dimbare HV-led- of spaarlampen
- met faseafsnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Led-faseaansnijding
- Aansluiting van inductieve transformatoren niet toegestaan
- Lasttype:
- Gloeilampen
- HV-halogeenlampen
- met faseaansnijding dimbare HV-led- of spaarlampen
- met faseaansnijding dimbare elektronische transformatoren voor halogeen- of ledlampen
Om de bedrijfsstand in te stellen, gaat u als volgt te werk:
- Zorg dat de last is uitgeschakeld.
- Druk tegelijkertijd langer dan vier seconden op beide knoppen totdat de indicatie-led brandt.
- Druk een van beide knoppen net zo vaak gedurende minder dan een seconde in totdat de gewenste bedrijfsstand is geselecteerd.
LED-KLEUR | MODUS |
|---|---|
groen | R, L, C, led |
rood | Led-faseafsnijding |
blauw | Led-faseaansnijding |
De indicatie-led brandt in de kleur van de geselecteerde bedrijfsstand.
- Druk binnen de volgende seconden tegelijkertijd langer dan één seconde op beide knoppen.
De indicatie-led gaat uit en het licht wordt ingeschakeld. De bedrijfsstand is opgeslagen. Wordt een van de beide knoppen niet binnen 30 seconden langer dan één seconde ingedrukt, dan wordt de bedrijfsstand niet opgeslagen en gaat de led uit.
