Montage en instellingen

JUNG HOME Puck schakelactor 1-voudig Energy, met 2 binaire ingangen aansluiten en monteren

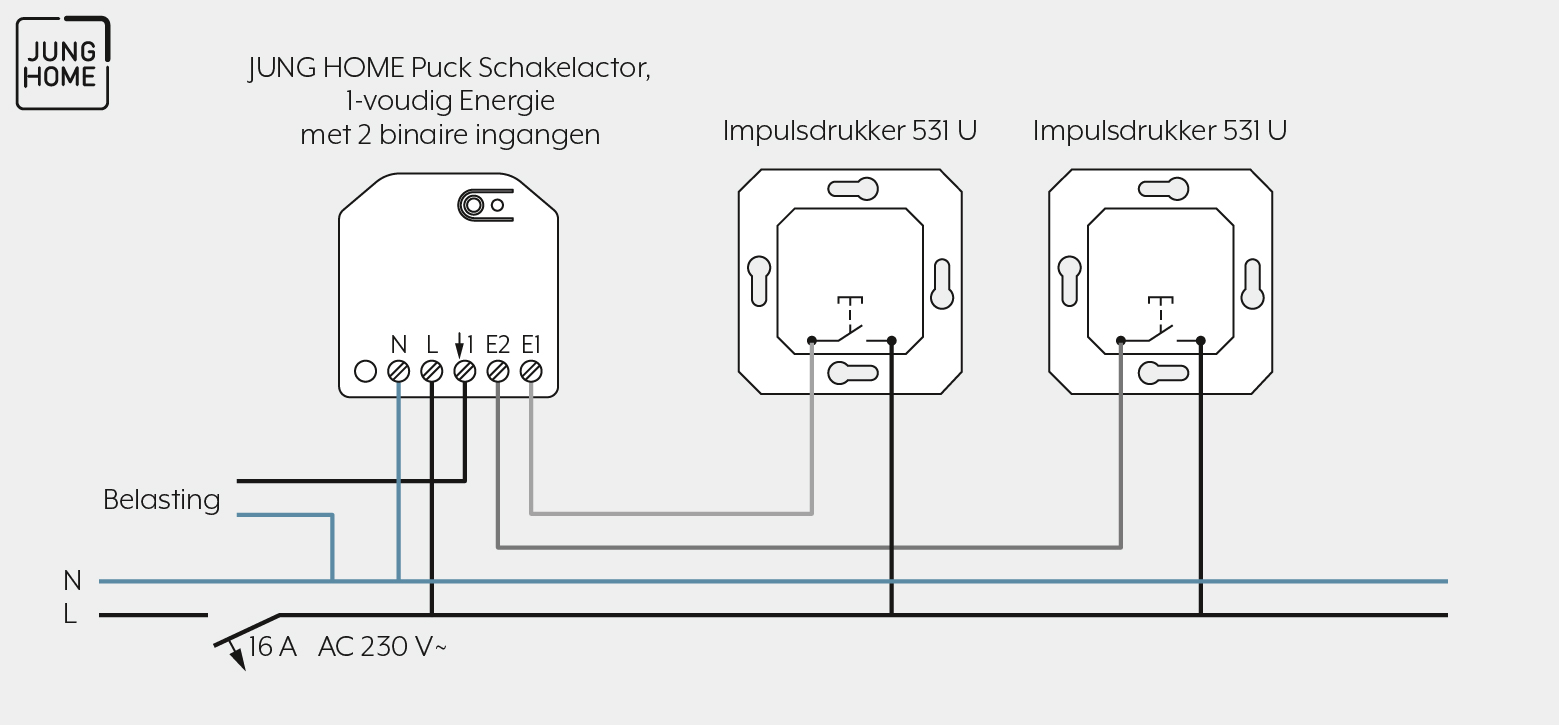

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck schakelactor 1-voudig Energy, met 2 binaire ingangen.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de JUNG HOME Puck schakelactor 1-voudig Energy, met 2 binaire ingangen volgens het aansluitschema aan.
    Let daarbij op de klembare kabeldiameters.
    Verlichte impulsdrukkers moeten een aparte N-klem hebben. Is de verlichting als statusterugmelding van de statussen bedoeld voor een met de binaire ingang draadloos verbonden last, dan kan de schakelactor worden gebruikt om de knopverlichting aan te sturen.
  2. Plaats de JUNG HOME Puck schakelactor 1-voudig Energy, met 2 binaire ingangen zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Schakel de netspanning in.
  4. Druk kort op de knop Prog, om de last in te schakelen.
  5. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Inbedrijfname

Hoe u de JUNG HOME Puck schakelactor 1-voudig Energy, met 2 binaire ingangen met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
