Montage en instellingen

JUNG HOME Puck jaloezieactor 1-voudig met 2 binaire ingangen aansluiten en monteren

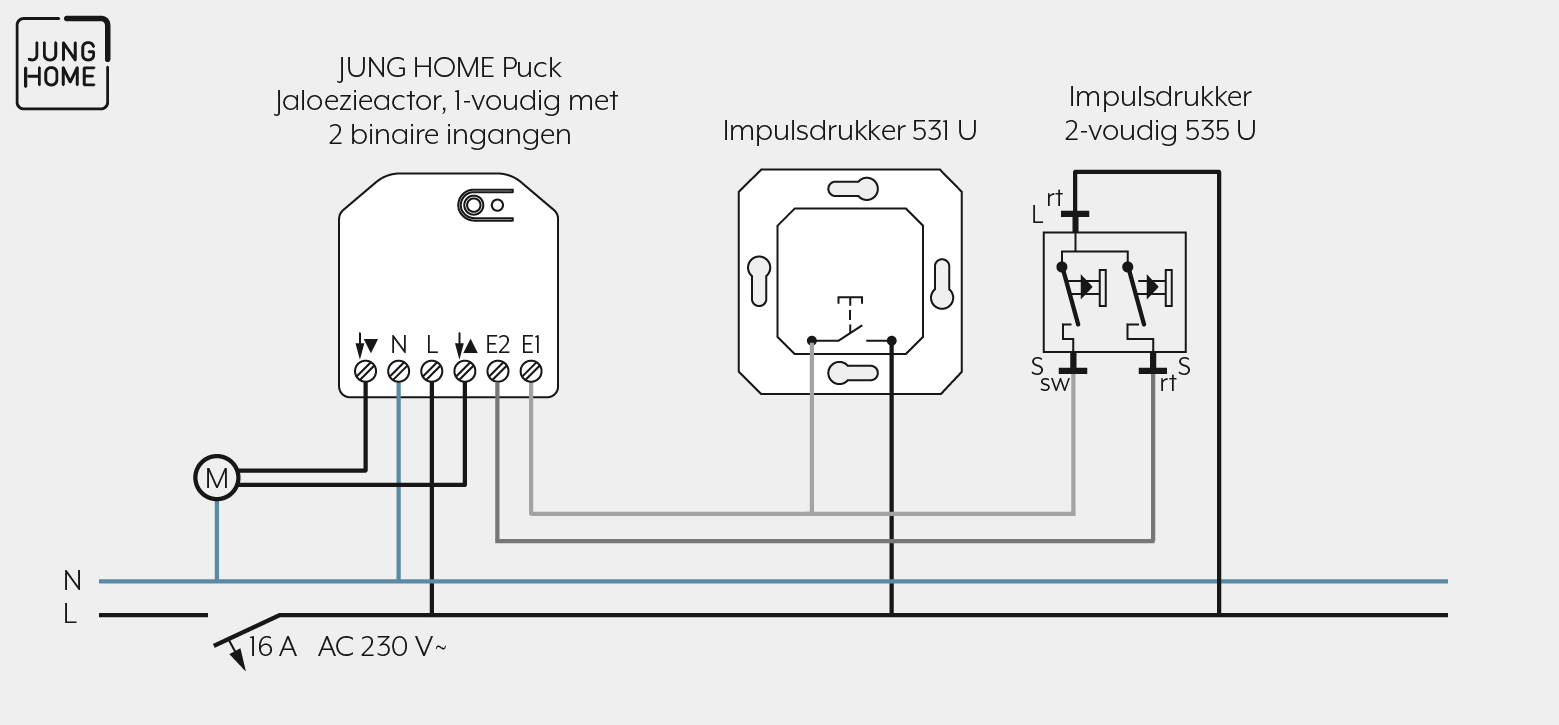

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck jaloezieactor 1-voudig met 2 binaire ingangen.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de JUNG HOME Puck jaloezieactor 1-voudig met 2 binaire ingangen volgens het aansluitschema aan.
    Als een multipulsdrukker, impulsdrukker 2-voudig of een omzetter wind met windsensor aanwezig is, sluit u deze apparaten op de juiste manier op de windsensor aan. Nadere informatie over de aansluiting van deze apparaten op de windsensor vindt u in de bedieningshandleiding van de JUNG HOME Puck.
    Let daarbij op de klembare kabeldiameters.
    Verlichte impulsdrukkers moeten een aparte N-klem hebben.
  2. Plaats de JUNG HOME Puck jaloezieactor 1-voudig met 2 binaire ingangen zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Schakel de netspanning in.
  4. Druk kort op de knop Prog om de verplaatsing van de jaloezie/het rolluik/de markies te testen.
  5. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Inbedrijfname

Hoe u de JUNG HOME Puck jaloezieactor 1-voudig met 2 binaire ingangen met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
