Montage en instellingen

JUNG HOME Puck dimmer 1-voudig met 2 binaire ingangen aansluiten en monteren

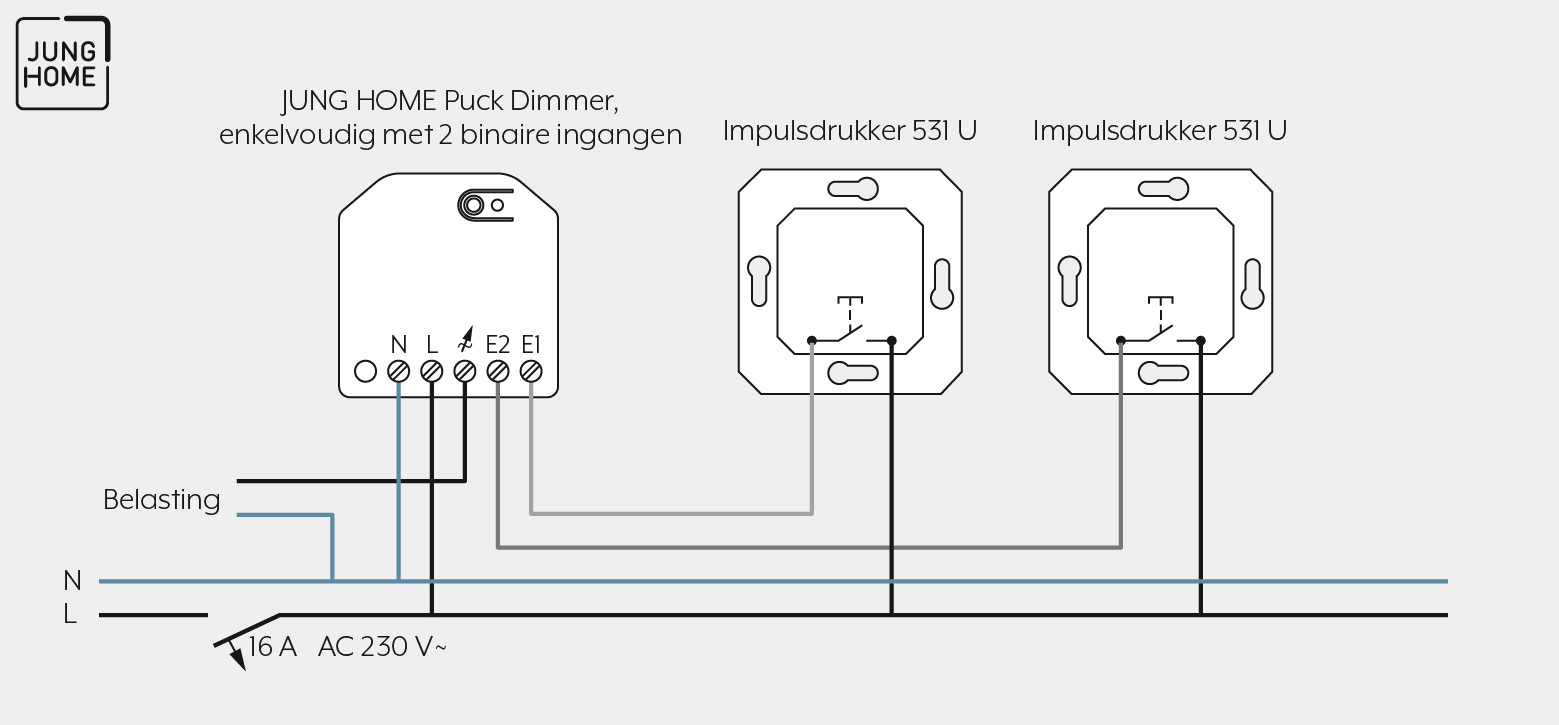

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck dimmer 1-voudig met 2 binaire ingangen.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de dimactor, impulsdrukker en de last aan volgens het aansluitvoorbeeld.
    Let daarbij op de klembare kabeldiameters.
    Verlichte impulsdrukkers met een aparte N-klem hebben.
    Sluit per installatieautomaat 16 A maximal 600 W led-lampen aan. Let bovendien bij de aansluiting van elektronische trafo's op de gegevens van de trafofabrikant.
  2. Plaats de dimactor zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Schakel de netspanning in.
    Door de knop Prog kort in te drukken, kan de last gedeeltelijk worden geschakeld.
  4. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Inbedrijfname

Hoe u de JUNG HOME Puck dimmer 1-voudig met 2 binaire ingangen met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
