Montage en instellingen

JUNG HOME Puck binaire ingang 2-voudig, 230 V aansluiten en monteren

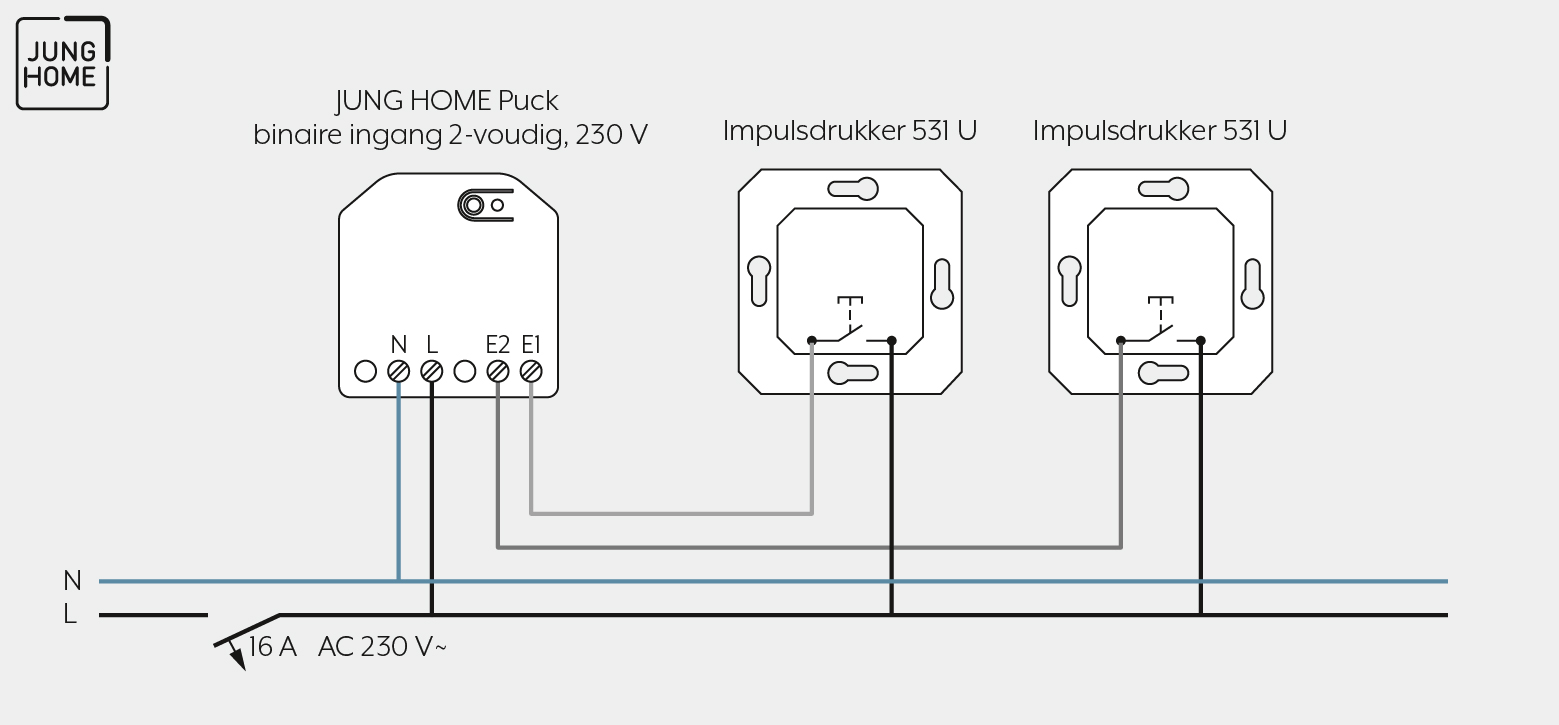

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck binaire ingang 2-voudig, 230 V.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de binaire ingang volgens het aansluitschema aan.
    Let daarbij op de klembare kabeldiameters.
  2. Sluit de impulsdrukkers aan.
    Als een multipulsdrukker, impulsdrukker 2-voudig of een omzetter wind aanwezig is, sluit u deze apparaten op de juiste manier op de windsensor aan. Nadere informatie over de aansluiting van deze apparaten op de windsensor vindt u in de bedieningshandleiding van de JUNG HOME Puck binaire ingang 2-voudig, 230 V.
  3. Plaats de JUNG HOME Puck binaire ingang 2-voudig, 230 V zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  4. Schakel de netspanning in.
  5. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Inbedrijfname

Hoe u de JUNG HOME Puck binaire ingang 2-voudig, 230 V met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
