Montage en instellingen

JUNG HOME Puck binaire ingang 2-voudig, batterijgevoed aansluiten en monteren

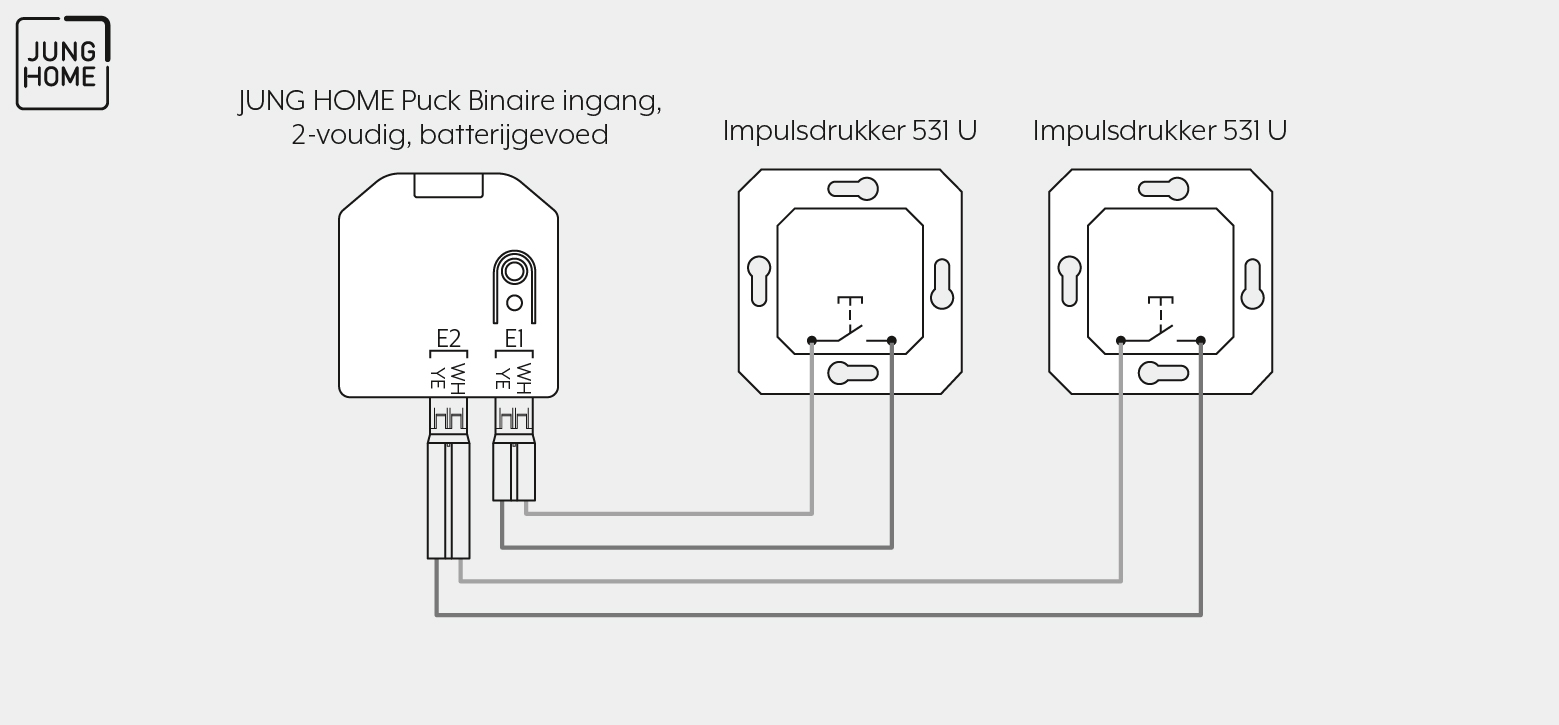

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck binaire ingang 2-voudig, batterijgevoed.

Batterij plaatsen:

  1. Druk de ontgrendeling omlaag en open de behuizing.
  2. Plaats de batterij met de juiste verpoling.
  3. Breng het behuizingsdeksel weer aan en vergrendel de behuizing.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de binaire ingang volgens het aansluitschema op de impulsdrukker aan.
    Als een impulsdrukker 2-voudig of multipulsdrukker aanwezig is, sluit u de binaire ingang op de juiste manier op deze apparaten aan. Nadere informatie over de aansluiting van een impulsdrukker 2-voudig of een multipulsdrukker vindt u in de bedieningshandleiding van de JUNG HOME Puck binaire ingang 2-voudig batterijgevoed.
  2. Plaats de JUNG HOME Puck binaire ingang 2-voudig batterijgevoed zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Monteer de geschikte afdekking.

Inbedrijfname

Hoe u de JUNG HOME Puck binaire ingang 2-voudig, batterijgevoed met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
