Montage en instellingen

JUNG HOME Puck schakelactor 2-voudig, met 2 binaire ingangen aansluiten en monteren

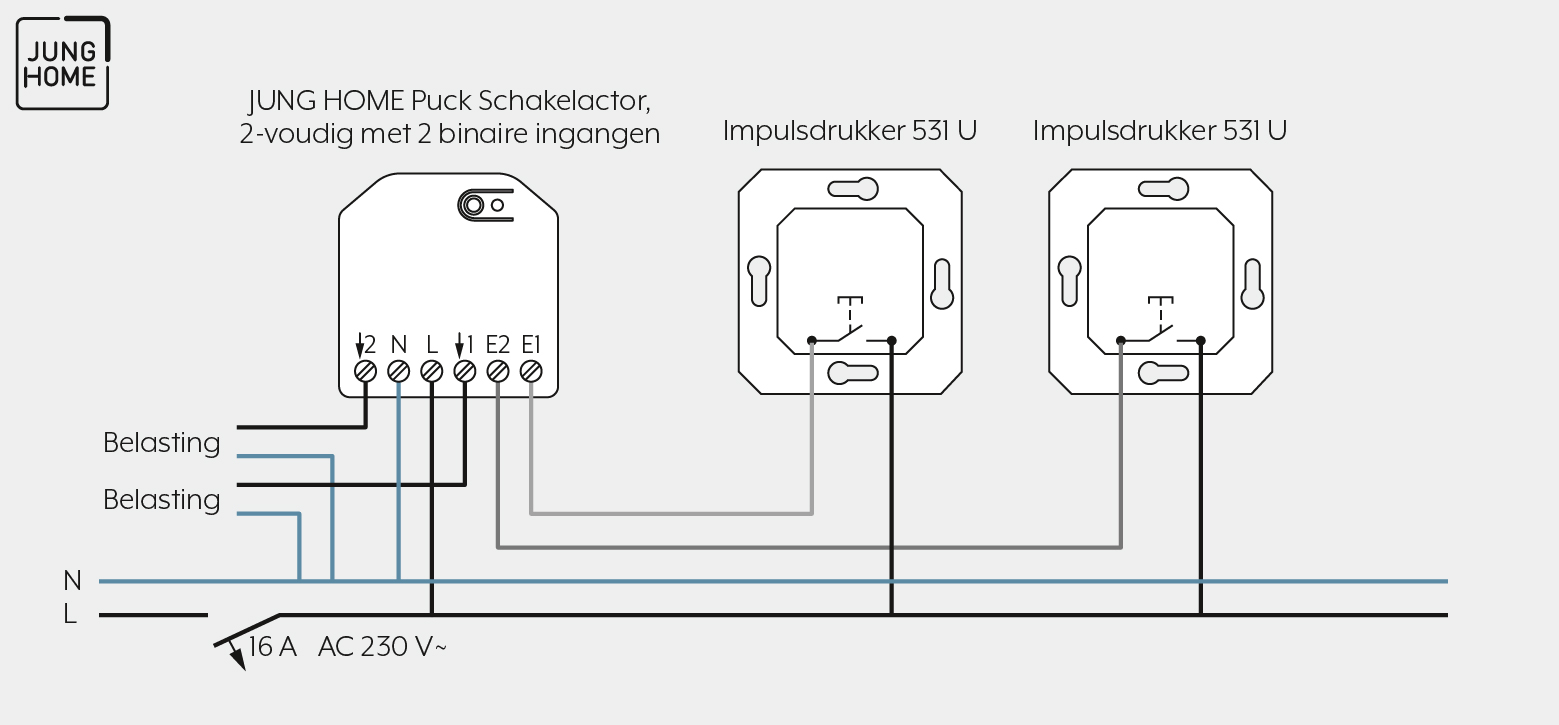

Hieronder ziet u een voorbeeld voor de aansluiting van de apparaten. Meer voorbeelden van andere aansluitvarianten vindt u in de bedieningshandleiding van de JUNG HOME Puck schakelactor 2-voudig, met 2 binaire ingangen.

Let bij de montage op het volgende:

Ga bij de montage als volgt te werk:

  1. Sluit de JUNG HOME Puck schakelactor 2-voudig, met 2 binaire ingangen volgens het aansluitschema aan.
    Let daarbij op de klembare kabeldiameters.
  2. Plaats de JUNG HOME Puck schakelactor 2-voudig, met 2 binaire ingangen zodanig in de inbouwdoos dat de knop Prog en de status-led zichtbaar zijn.
  3. Schakel de netspanning in.
  4. Druk kort op de knop Prog, om de last in te schakelen.
  5. Monteer de geschikte afdekking.

KLEMBARE KABELDIAMETERS

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Inbedrijfname

Hoe u de JUNG HOME Puck schakelactor 2-voudig, met 2 binaire ingangen met de JUNG HOME app in bedrijf neemt, leest u in het hoofdstuk 'Apparaat koppelen'.
