Montaje y configuración

Los mecanismos control de persianas tienen cuatro bornes (L, N, Arriba y Abajo) para controlar un motor para el sistema de protección solar.

A L se conecta el conductor de línea y a N, el conductor neutro. Los dos bornes Arriba y Abajo están para la conexión de un motor en obra para el sistema de protección solar.

Conexión y montaje del mecanismo de sistema

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

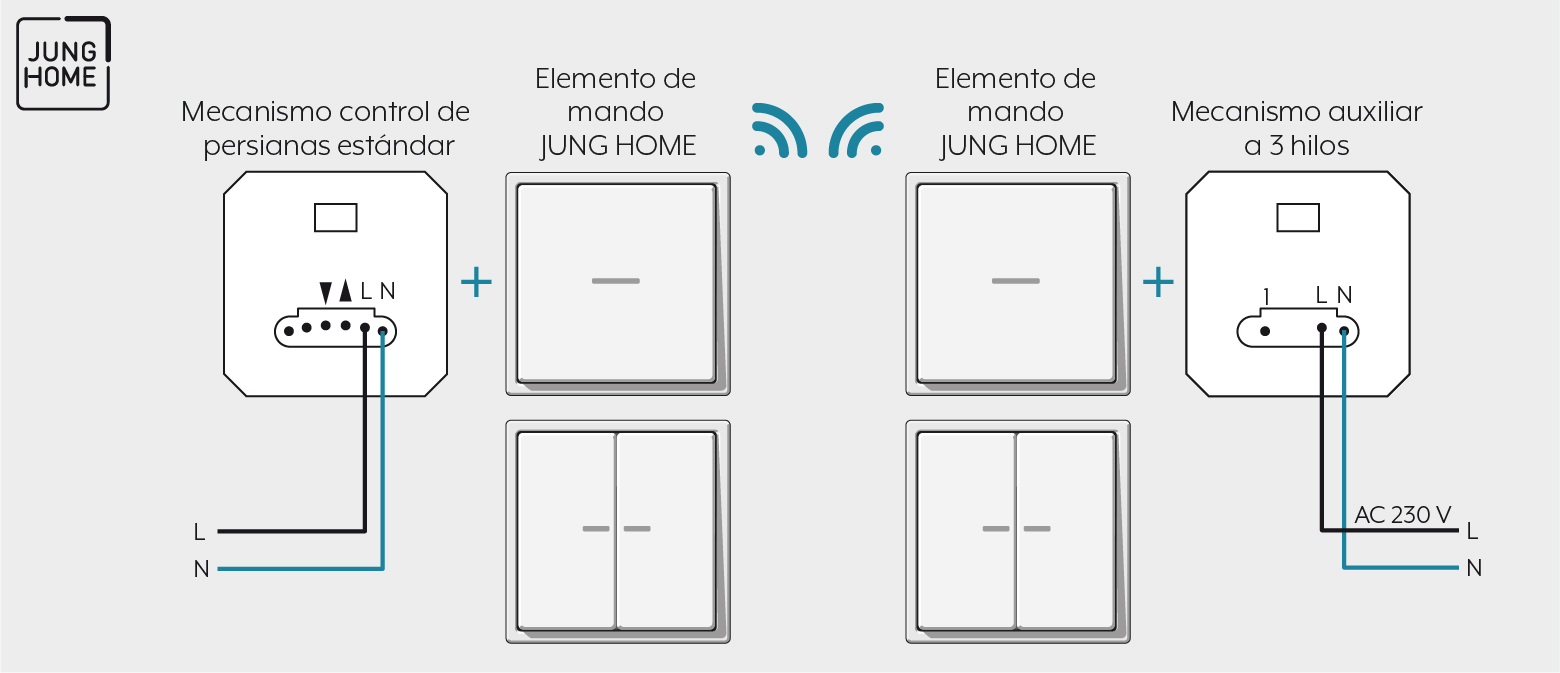

  1. Conecte el mecanismo control de persianas de acuerdo con el esquema eléctrico.
  2. Monte el mecanismo control de persianas en una caja de empotrar. Al hacerlo, los bornes de conexión deben estar orientados hacia abajo. Gracias a su reducida profundidad de empotrado de tan solo 24 mm, queda suficiente espacio para la conexión.
  3. Conecte la tensión de red.
  4. Con la tecla TEST podrá controlar el motor conectado también sin elemento de mando para probar el cableado y configurar la posición final del motor.
    - Si pulsa TEST durante menos de un segundo, las persianas, las persianas enrollables o los toldos se desplazan en dirección a la posición final inferior.
    - Si pulsa TEST durante más de un segundo, las persianas, las persianas enrollables o los toldos se desplazan en dirección a la posición final superior.
    - Si pulsa TEST durante más de cuatro segundos, el motor se para.
    - Si el motor se desplaza en el sentido equivocado, accione la tecla TEST durante más de diez segundos. De esta manera se invertirán las salidas del motor (arriba/abajo) y no será necesario volver a desmontar los mecanismos.
  5. Ajuste las posiciones finales superior e inferior en función del tipo de persiana o toldo. Encontrará más detalles al respecto en el manual de instrucciones de los motores. La posición final deseada se ajusta en el motor.
  6. Para terminar, encaje el marco y el elemento de mando con la tensión desconectada.

Secciones de cable embornables

1 x 0,5 ... 4 mm²

2 x 0,5 ... 2,5 mm²

1 x 0,5 ... 4 mm²

2 x 0,5 ... 2,5 mm²

1 x 0,5 ... 4 mm²

2 x 0,5 ... 1,5 mm²
