Montaje y configuración
Montaje como aparato de pared
Proceda como sigue al realizar el montaje:
- Ponga las pilas.

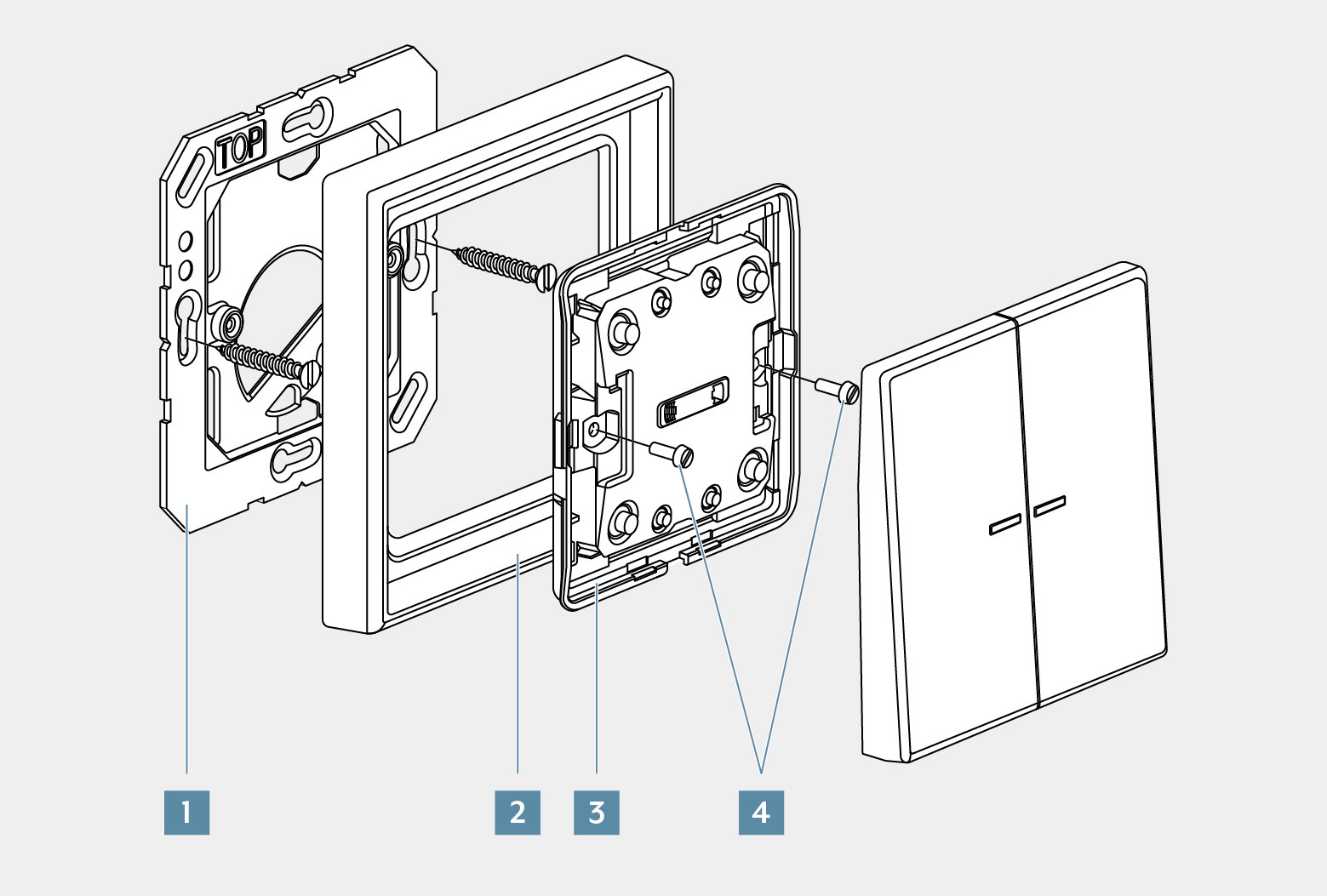

- Atornille o pegue la placa de fondo (1) en una superficie plana. La etiqueta TOP debe quedar colocada arriba.
- Encaje el marco de diseño (2) en la placa de fondo.
- Fije el módulo de pulsador (3) a la placa de fondo con los tornillos (4) incluidos en el suministro. Apretar los tornillos en exceso puede dañar el pulsador.
- Fije el balancín al módulo de pulsador.
Fijación adhesiva
Al realizar el montaje, tenga en cuenta lo siguiente:
- La superficie debe ser plana y estar limpia de polvo y grasa.

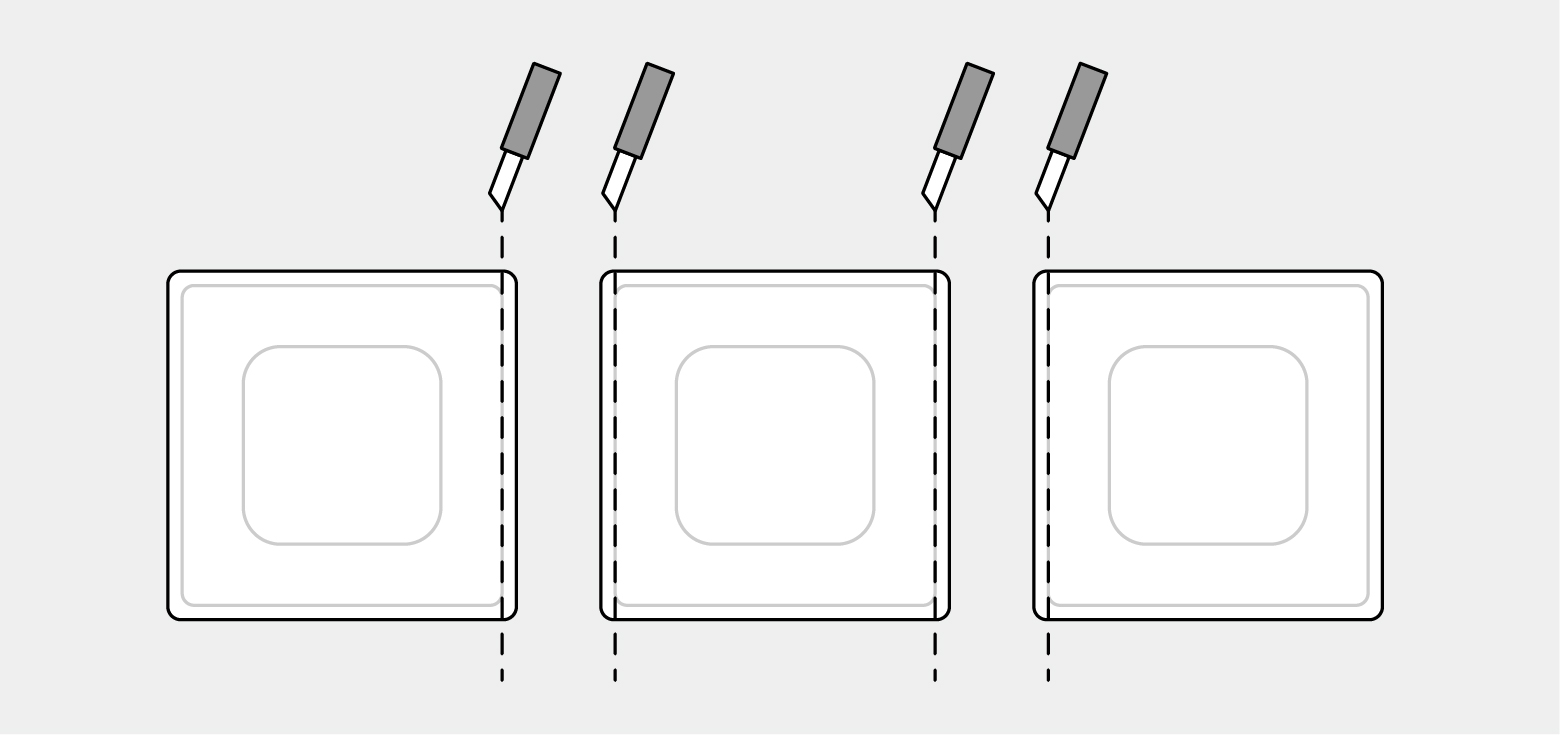

- En el caso de las combinaciones múltiples, los lados de las láminas adhesivas que se tocan deben cortarse con una regla y una cuchilla siguiendo la línea perforada exterior.
- Dado el caso, después de montar el pulsador en el programa CD, retire con cuidado la lámina adhesiva que sobresalga por las esquinas.
Continúe con el montaje como sigue:
- Retire la lámina trasera no perforada de la lámina adhesiva adjunta.
- Pegue la lámina adhesiva a la superficie y extiéndala. Elimine las burbujas de aire.
- Quite los dos segmentos situados en la parte interior de la lámina frontal.
- Alinee la placa de fondo con la línea perforada exterior y péguela.
Puesta en funcionamiento
En los capítulos “Emparejamiento de dispositivos” y “Configuración del pulsador JUNG HOME” encontrará información sobre cómo poner en funcionamiento el pulsador JUNG HOME con pilas a través de la app JUNG HOME.
