Montaje y configuración
Conexión y montaje del mecanismo de sistema
El mecanismo auxiliar a 3 hilos en combinación con los elementos de mando JUNG HOME sirve como unidad de mando adicional. El mecanismo de sistema necesita solamente 230 V como alimentación. La comunicación es inalámbrica sin otros cables.
En el capítulo Mecanismos auxiliares encontrará más información sobre los mecanismos auxiliares.
Al realizar el montaje, tenga en cuenta lo siguiente:
- No enchufe el elemento de mando bajo tensión ni tampoco lo sustituya bajo tensión, ya que, de lo contrario, podría producirse un funcionamiento anómalo.
Proceda como sigue al realizar el montaje:

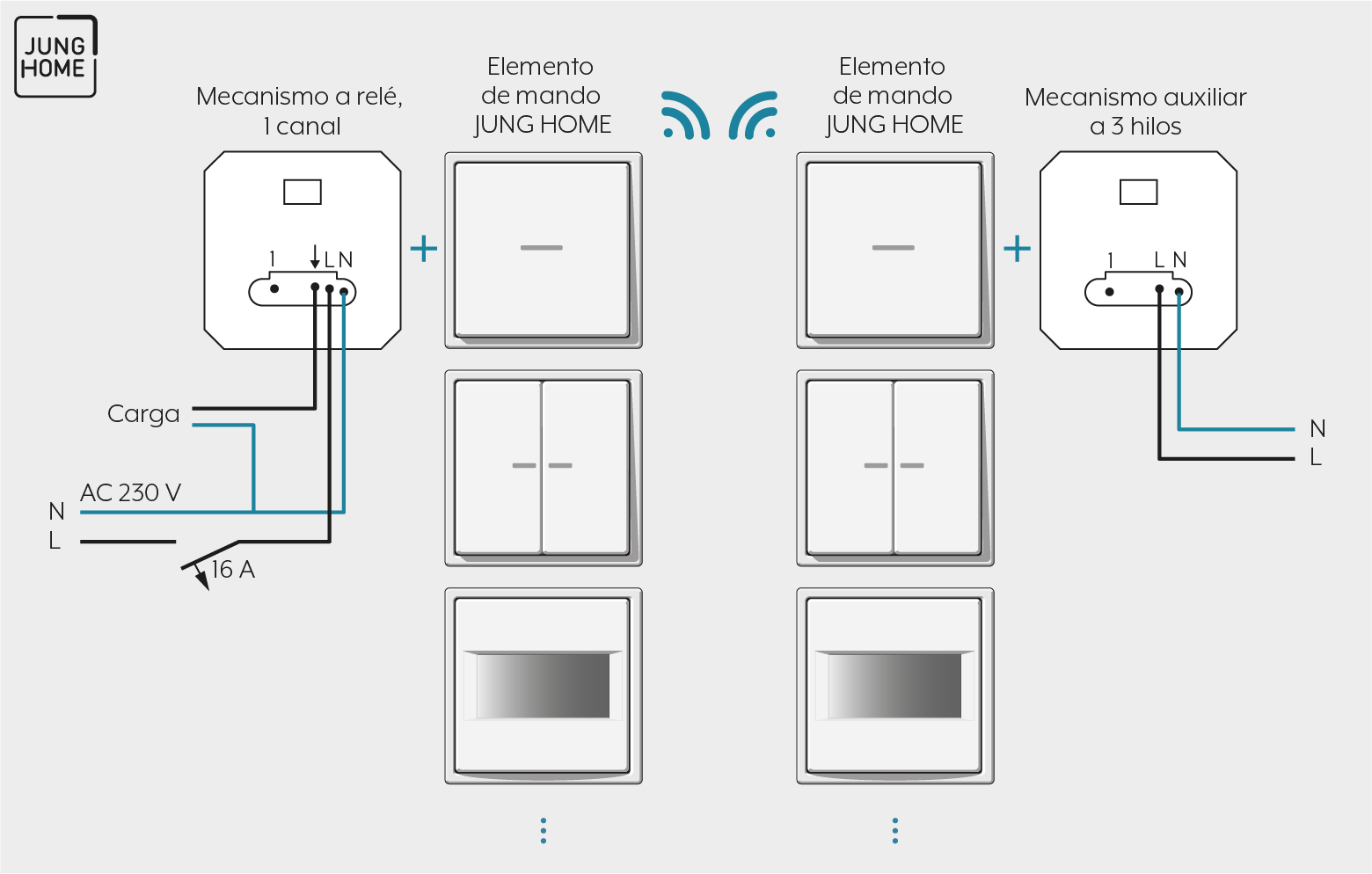

- Conecte el mecanismo de sistema de acuerdo con el esquema eléctrico. Al hacerlo, tenga en cuenta las secciones de cable embornables.
- Monte el mecanismo de sistema en una caja de empotrar. Tenga en cuenta que los bornes de conexión deben encontrarse abajo.
- Encaje el marco y el elemento de mando.
- Conecte la tensión de red.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
