Montaje y configuración
Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
- Los elementos de mando JUNG HOME solamente pueden funcionar con la conexión a neutro conectada al mecanismo de sistema.
- No enchufe el elemento de mando bajo tensión ni tampoco lo sustituya bajo tensión, ya que, de lo contrario, podría producirse un funcionamiento anómalo.
Proceda como sigue al realizar el montaje:

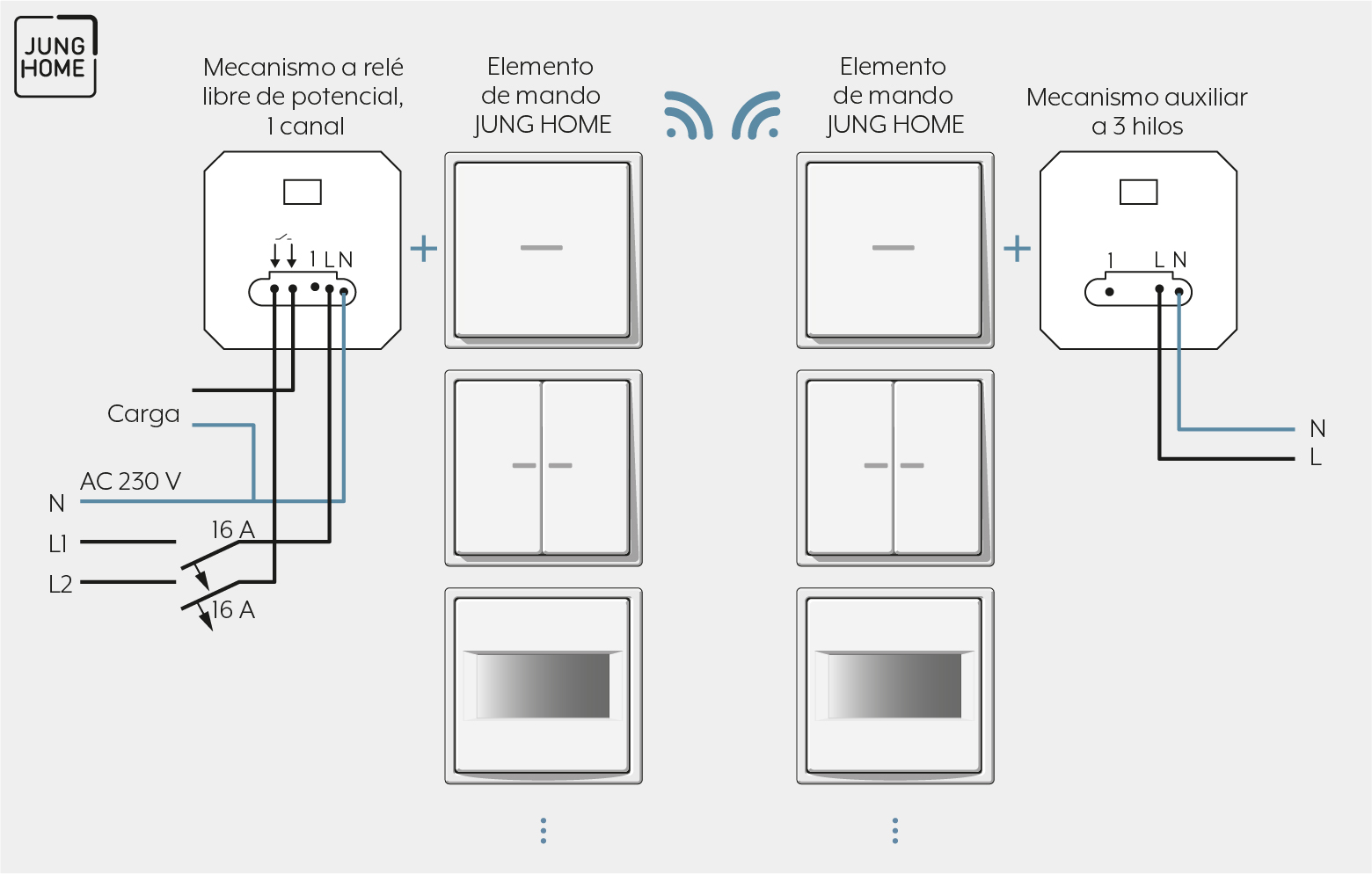

- Conecte el mecanismo de sistema de acuerdo con el esquema eléctrico. Al hacerlo, tenga en cuenta las secciones de cable embornables.
- Si varios interruptores automáticos suministran tensiones peligrosas al dispositivo o carga, acople los interruptores automáticos o rotúlelos con una indicación de advertencia de que la desconexión está asegurada.
- Monte el mecanismo de sistema en una caja de empotrar. Tenga en cuenta que los bornes de conexión deben encontrarse abajo.
- Encaje el marco y el elemento de mando.
- Conecte la tensión de red.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
