Montaje y configuración
Los mecanismos control de persianas tienen cuatro bornes (L, N, Arriba y Abajo) para controlar un motor para el sistema de protección solar. Además, el mecanismo control de persianas universal dispone de dos bornes 1 y 2 para la conexión de mecanismos auxiliares.
A L se conecta el conductor de línea y a N, el conductor neutro. Los dos bornes Arriba y Abajo están para la conexión de un motor en obra para el sistema de protección solar.
Conexión y montaje del mecanismo de sistema
Al realizar el montaje, tenga en cuenta lo siguiente:
Proceda como sigue al realizar el montaje:

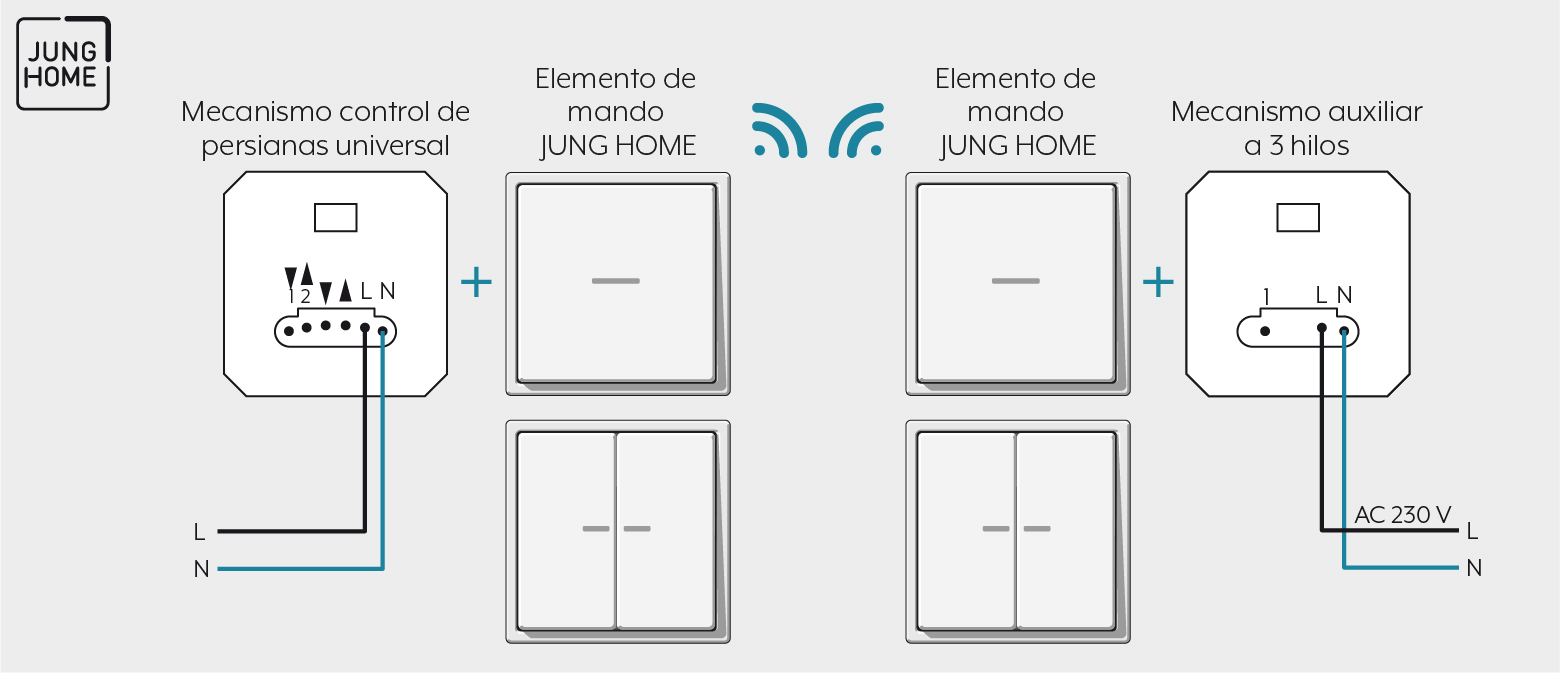

- Conecte el mecanismo control de persianas de acuerdo con el esquema eléctrico.
- Monte el mecanismo control de persianas en una caja de empotrar. Al hacerlo, los bornes de conexión deben estar orientados hacia abajo. Gracias a su reducida profundidad de empotrado de tan solo 24 mm, queda suficiente espacio para la conexión.
- Conecte la tensión de red.
- Con la tecla TEST podrá controlar el motor conectado también sin elemento de mando para probar el cableado y configurar la posición final del motor.
- Si pulsa TEST durante menos de un segundo, las persianas, las persianas enrollables o los toldos se desplazan en dirección a la posición final inferior.
- Si pulsa TEST durante más de un segundo, las persianas, las persianas enrollables o los toldos se desplazan en dirección a la posición final superior.
- Si pulsa TEST durante más de cuatro segundos, el motor se para.
- Si el motor se desplaza en el sentido equivocado, accione la tecla TEST durante más de diez segundos. De esta manera se invertirán las salidas del motor (arriba/abajo) y no será necesario volver a desmontar los mecanismos. - Ajuste las posiciones finales superior e inferior en función del tipo de persiana o toldo. Encontrará más detalles al respecto en el manual de instrucciones de los motores. La posición final deseada se ajusta en el motor.
- Para terminar, encaje el marco y el elemento de mando con la tensión desconectada.
Indicación al conectar una alarma de viento a la entrada auxiliar del mecanismo control de persianas universal
Mientras exista una orden de subida en la entrada auxiliar 2 por una alarma de viento, la persiana no se podrá manejar ni manual ni automáticamente. El bloqueo del manejo manual sirve para proteger las persianas, las persianas enrollables o los toldos.
Secciones de cable embornables | |
|---|---|
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 2,5 mm² |
| 1 x 0,5 ... 4 mm² 2 x 0,5 ... 1,5 mm² |
