Montaje y configuración

Conexión y montaje del actuador de conmutación JUNG HOME Puck 1 fase Energy, con 2 entradas binarias

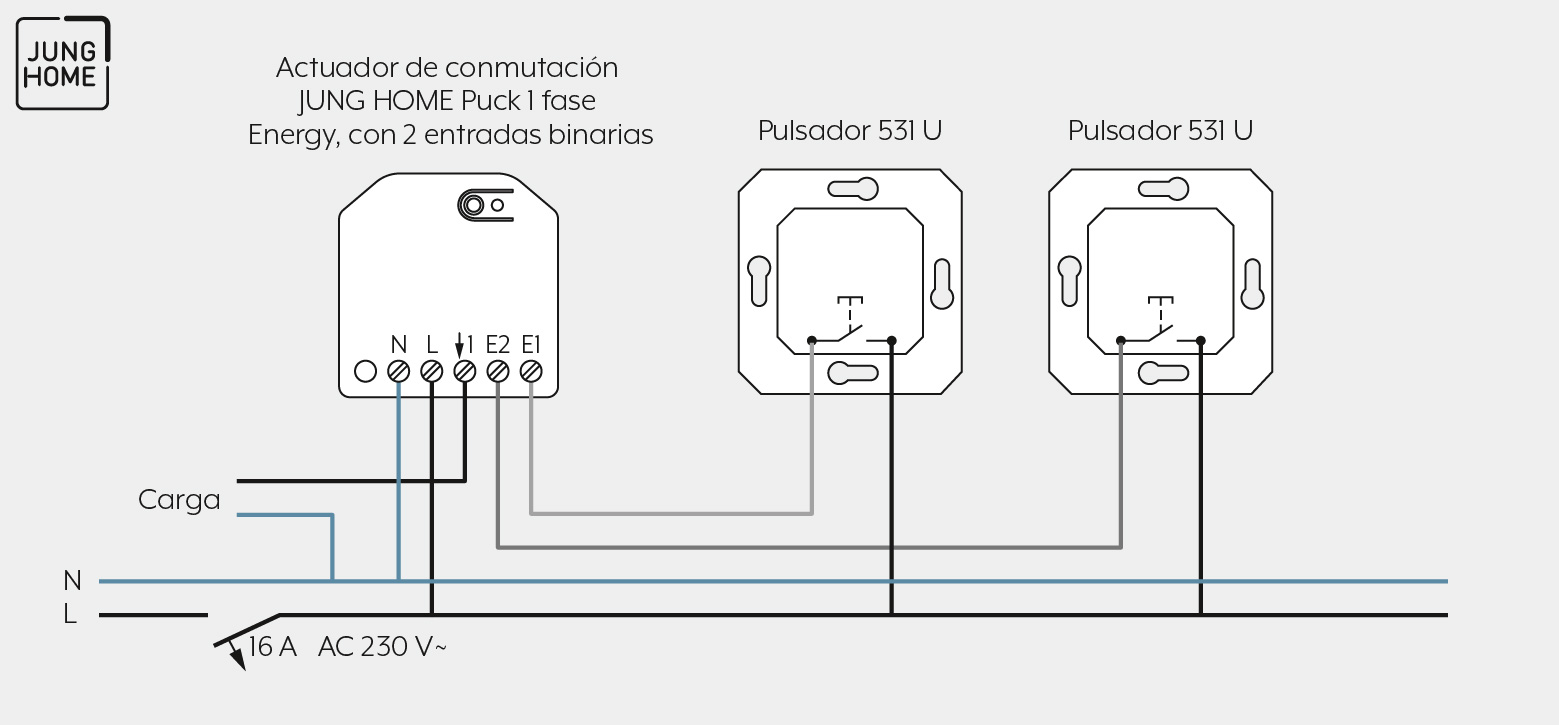

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones del actuador de conmutación JUNG HOME Puck 1 fase Energy, con 2 entradas binarias.

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

  1. Conecte el actuador de conmutación JUNG HOME Puck 1 fase Energy con 2 entradas binarias de acuerdo con el esquema eléctrico.
    Tenga en cuenta las secciones de cable embornables.
    Tenga en cuenta que los pulsadores iluminados deben disponer de una conexión a neutro independiente. Si la iluminación debe servir de retroalimentación del estado de conmutación de una carga vinculada inalámbricamente con la entrada binaria, el actuador de conmutación puede utilizarse para controlar la iluminación del pulsador.
  2. Inserte el actuador de conmutación JUNG HOME Puck 1 fase Energy con 2 entradas binarias en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Conecte la tensión de red.
  4. Accione brevemente la tecla Prog para conmutar la carga.
  5. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento el actuador de conmutación JUNG HOME Puck 1 fase Energy con 2 entradas binarias a través de la app JUNG HOME.
