Montaje y configuración

Conexión y montaje del regulador Power DALI-2 TW JUNG HOME Puck con 2 entradas binarias

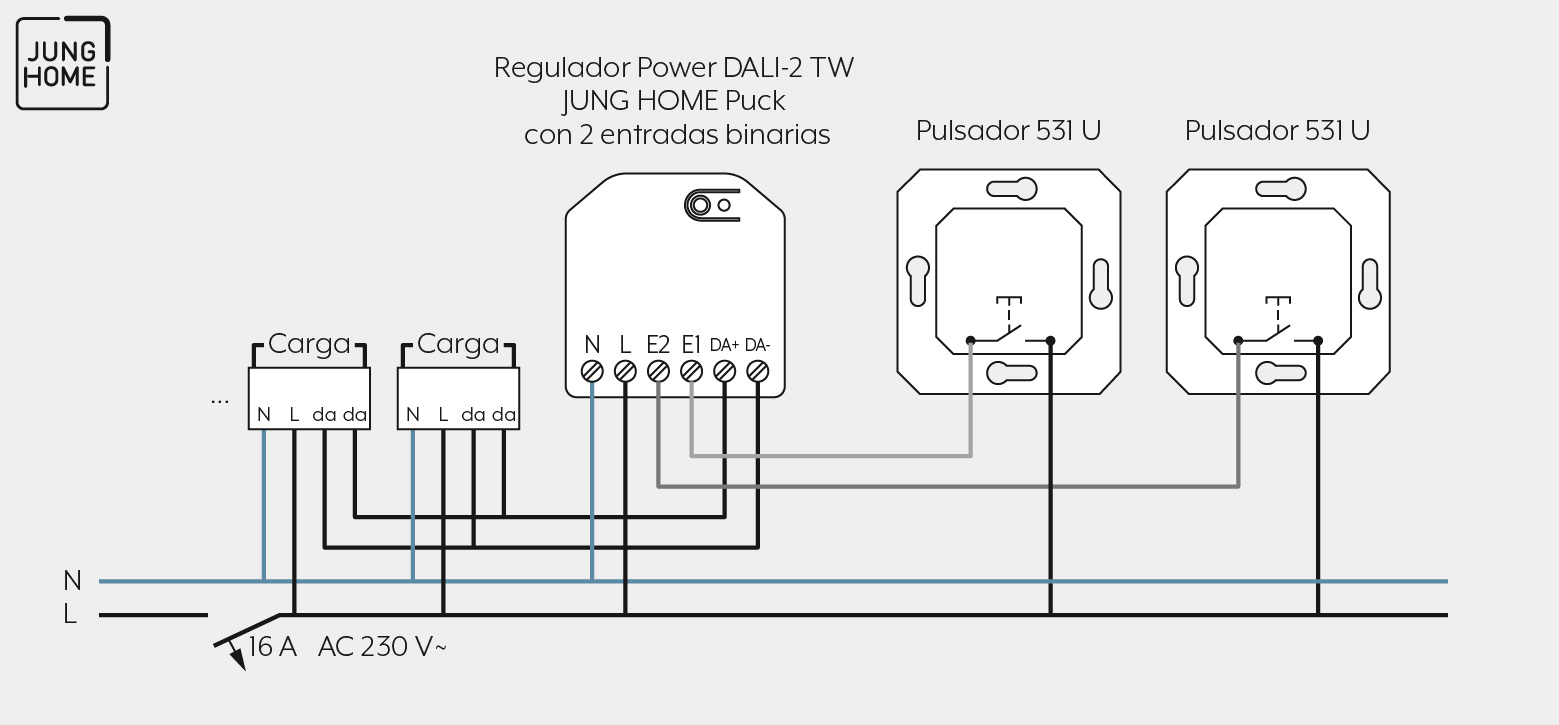

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones del regulador Power DALI-2 TW JUNG HOME Puck con 2 entradas binarias.

Al realizar el montaje, tenga en cuenta lo siguiente:

Indicación: los conductores DALI y los conductores de la tensión de alimentación se pueden instalar juntos en una misma línea, por ejemplo, un cable NYM de 5x1,5 mm². No está permitida la combinación con una fuente de alimentación DALI externa.

Proceda como sigue al realizar el montaje:

  1. Conecte el regulador Power DALI-2 TW JUNG HOME Puck con 2 entradas binarias y las cargas de acuerdo con el esquema eléctrico.
    Tenga en cuenta las secciones de cable embornables.
    Tenga en cuenta que los pulsadores iluminados deben disponer de una conexión a neutro independiente.
    Los participantes DALI conectados pueden funcionar en diferentes fases.
  2. Inserte el regulador Power DALI-2 TW JUNG HOME Puck con 2 entradas binarias en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Conecte la tensión de red.
  4. Accione brevemente la tecla Prog para desplazar la carga a modo de prueba.
  5. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento el regulador Power DALI-2 TW JUNG HOME Puck con 2 entradas binarias a través de la app JUNG HOME.
