Montaje y configuración

Conexión y montaje del actuador persianas JUNG HOME Puck 1 fase con 2 entradas binarias

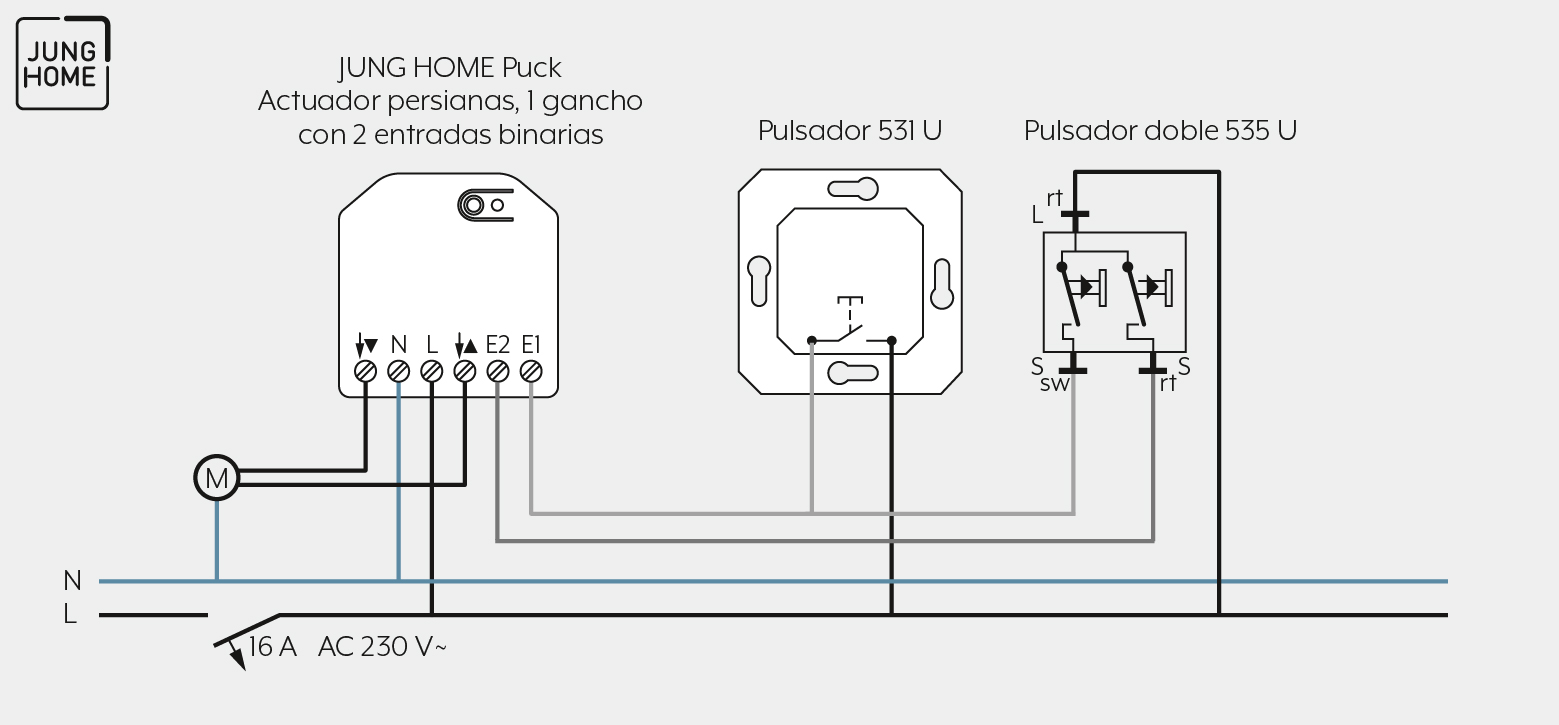

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones del actuador persianas JUNG HOME Puck 1 fase con 2 entradas binarias.

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

  1. Conecte el actuador persianas JUNG HOME Puck 1 fase con 2 entradas binarias de acuerdo con el esquema eléctrico.
    En caso de que haya un multipulsador, un pulsador doble o un conversor de viento con sensor de viento, conecte estos dispositivos al sensor de viento de la forma adecuada. Encontrará más información sobre la conexión de estos dispositivos al sensor de viento en el manual de instrucciones del JUNG HOME Puck.
    Tenga en cuenta las secciones de cable embornables.
    Tenga en cuenta que los pulsadores iluminados deben disponer de una conexión a neutro independiente.
  2. Inserte el actuador persianas JUNG HOME Puck 1 fase con 2 entradas binarias en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Conecte la tensión de red.
  4. Accione brevemente la tecla Prog para desplazar la persiana, la persiana enrollable o el toldo a modo de prueba.
  5. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento el actuador persianas JUNG HOME Puck 1 fase con 2 entradas binarias a través de la app JUNG HOME.
