Montaje y configuración

Conexión y montaje del dimmer JUNG HOME Puck 1 fase con 2 entradas binarias

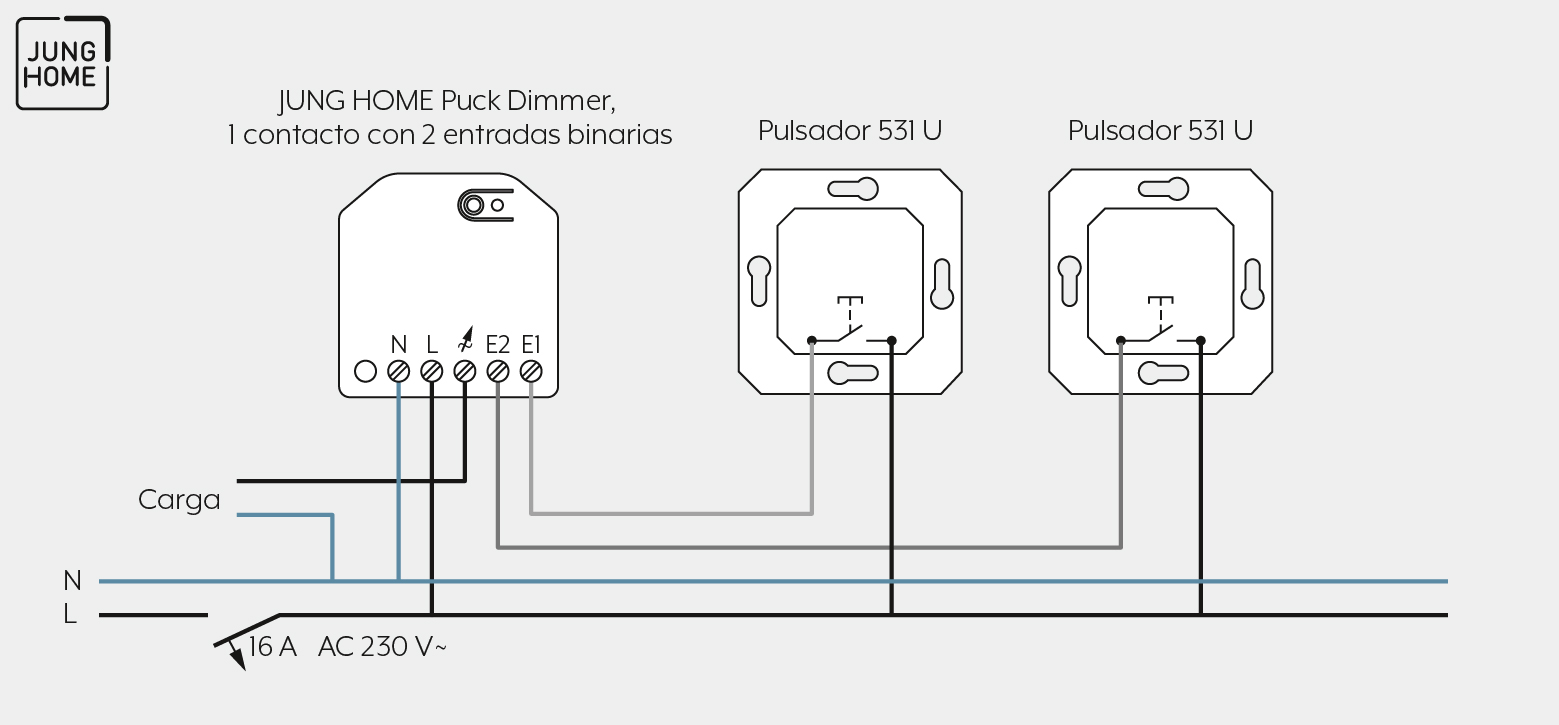

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones del dimmer JUNG HOME Puck 1 fase con 2 entradas binarias.

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

  1. Conecte el actuador dimmer, el pulsador y la carga de acuerdo con el esquema de conexión.
    Al hacerlo, tenga en cuenta las secciones de cable embornables.
    Los pulsadores iluminados deben disponer de una conexión a neutro independiente.
    Por cada interruptor automático de 16 A, conecte lámparas de LED de 600 W como máximo. Además, al conectar transformadores electrónicos, tenga en cuenta los datos del fabricante de estos.
  2. Inserte el actuador dimmer en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Conecte la tensión de red.
    Accionando brevemente la tecla Prog la carga puede conmutarse parcialmente.
  4. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento el dimmer JUNG HOME Puck 1 fase con 2 entradas binarias en la app JUNG HOME.
