Montaje y configuración

Conexión y montaje de la entrada binaria JUNG HOME Puck 2 fases, 230 V

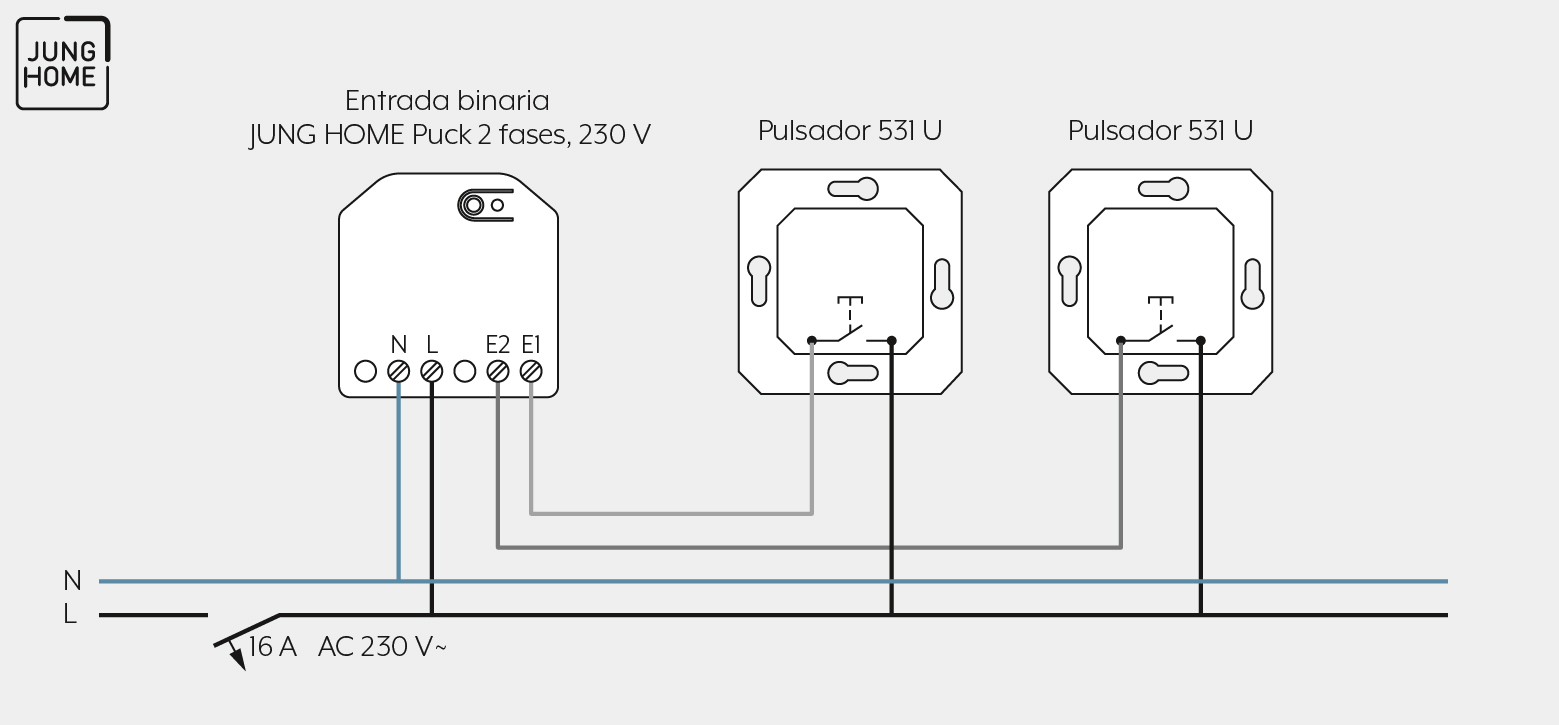

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones de la entrada binaria JUNG HOME Puck 2 fases, 230 V.

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

  1. Conecte la entrada binaria de acuerdo con el esquema eléctrico.
    Al hacerlo, tenga en cuenta las secciones de cable embornables.
  2. Conecte los pulsadores.
    En caso de que haya un multipulsador, un pulsador doble o un conversor de viento, conecte estos dispositivos al sensor de viento de la forma adecuada. Encontrará más información sobre la conexión de estos dispositivos al sensor viento en el manual de instrucciones de la entrada binaria JUNG HOME Puck 2 fases, 230 V.
  3. Inserte la entrada binaria JUNG HOME Puck 2 fases, 230 V en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  4. Conecte la tensión de red.
  5. Monte la placa adecuada.

SECCIONES DE CABLE EMBORNABLES

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 4 mm²
2 x 0,5 … 2,5 mm²

1 x 0,5 … 2,5 mm²
2 x 0,5 … 1,5 mm²

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento la entrada binaria JUNG HOME Puck 2 fases, 230 V, en la app JUNG HOME.
