Montaje y configuración

Conexión y montaje de la entrada binaria JUNG HOME Puck 2 fases, funciona con pilas

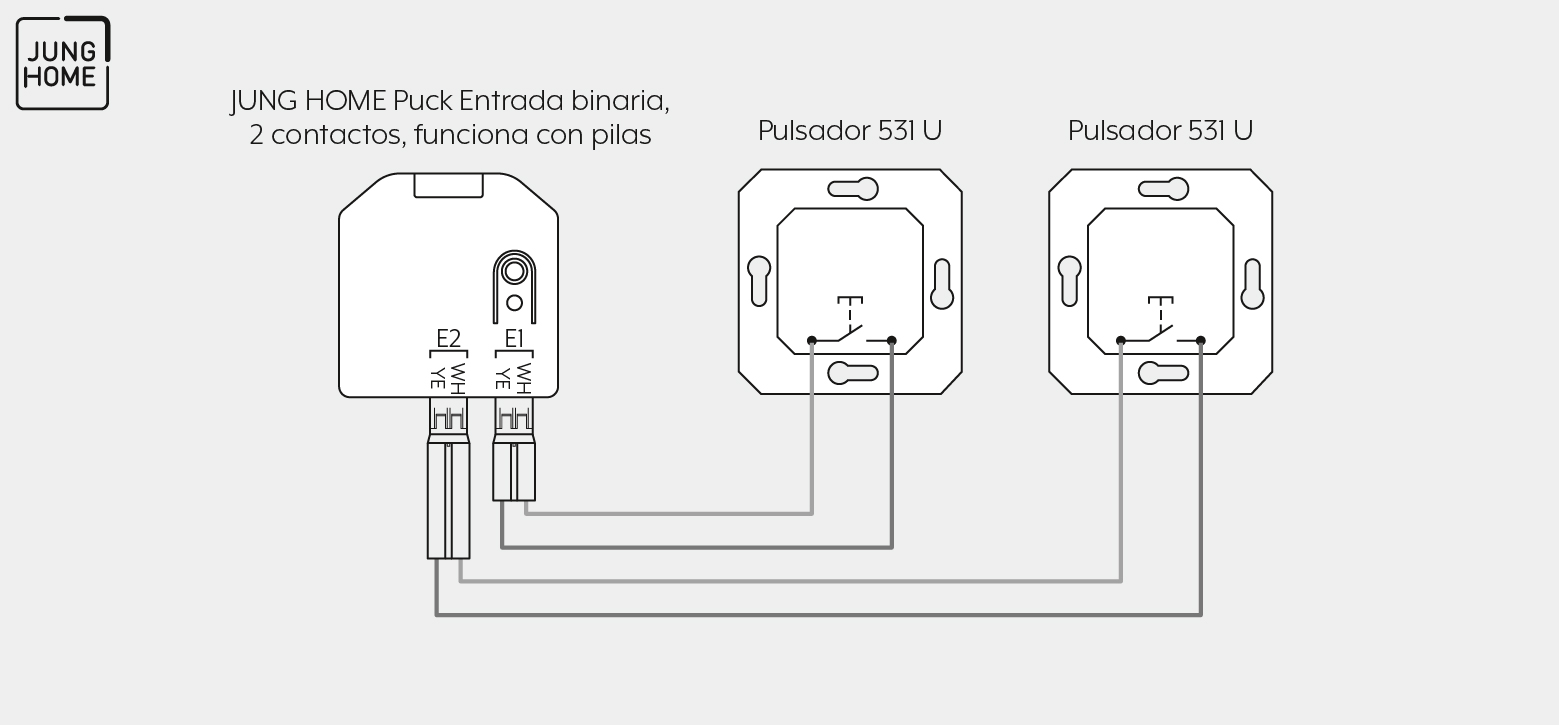

A continuación verá un ejemplo de conexión de los dispositivos. Encontrará más ejemplos de otras variantes de conexión en el manual de instrucciones de la entrada binaria JUNG HOME Puck 2 fases que funciona con pilas.

Colocar la pila:

  1. Presione el desenclavamiento hacia abajo y abra la caja.
  2. Inserte la pila poniendo los polos en el lugar correcto.
  3. Coloque de nuevo la tapa de la caja y enclave esta.

Al realizar el montaje, tenga en cuenta lo siguiente:

Proceda como sigue al realizar el montaje:

  1. Conecte la entrada binaria al pulsador de acuerdo con el esquema eléctrico.
    En caso de que haya un pulsador doble o un multipulsador, conecte la entrada binaria a estos dispositivos de la forma adecuada. Encontrará más información sobre la conexión a un pulsador doble o multipulsador en el manual de instrucciones de la entrada binaria JUNG HOME Puck 2 fases que funciona con pilas.
  2. Inserte la entrada binaria JUNG HOME Puck 2 fases que funciona con pilas en la caja de empotrar de manera que queden visibles la tecla Prog y el LED de estado.
  3. Monte la placa adecuada.

Puesta en funcionamiento

En el capítulo “Emparejamiento de dispositivos” encontrará información sobre cómo poner en funcionamiento la entrada binaria JUNG HOME Puck 2 fases que funciona con pilas en la app JUNG HOME.
